ZIYU 샤먼 라이브 콘서트 — 투어급 반복성을 갖춘 10링 공중 매트릭스

프로젝트 개요

YZDITEC은 ZIYU의 2026 샤먼 라이브 콘서트를 위해 무대 자동화 장비를 임대했으며, 복잡한 공중 무대 장치를 지원하기 위해 64축 서보 리깅 시스템을 설치했습니다. 이 시스템은 9개의 반원형 조명 트러스와 1개의 타원형 링으로 구성된 10개의 상호 연결된 키네틱 링으로 이루어져 있으며, Black Warrior 모션 컨트롤 콘솔을 통해 제어되는 역동적인 오버헤드 캐노피를 형성했습니다.

1. 시스템 구성

• 64배 엔터테인먼트 호이스트— 3중 안전 아키텍처를 갖춘 BGV C1 인증 획득
• 10링 공중 매트릭스 — 9개의 반원형 트러스와 1개의 타원형 링으로 구성되며, 독립적으로 관절식 구조를 갖는 다축 이동형 트러스입니다.

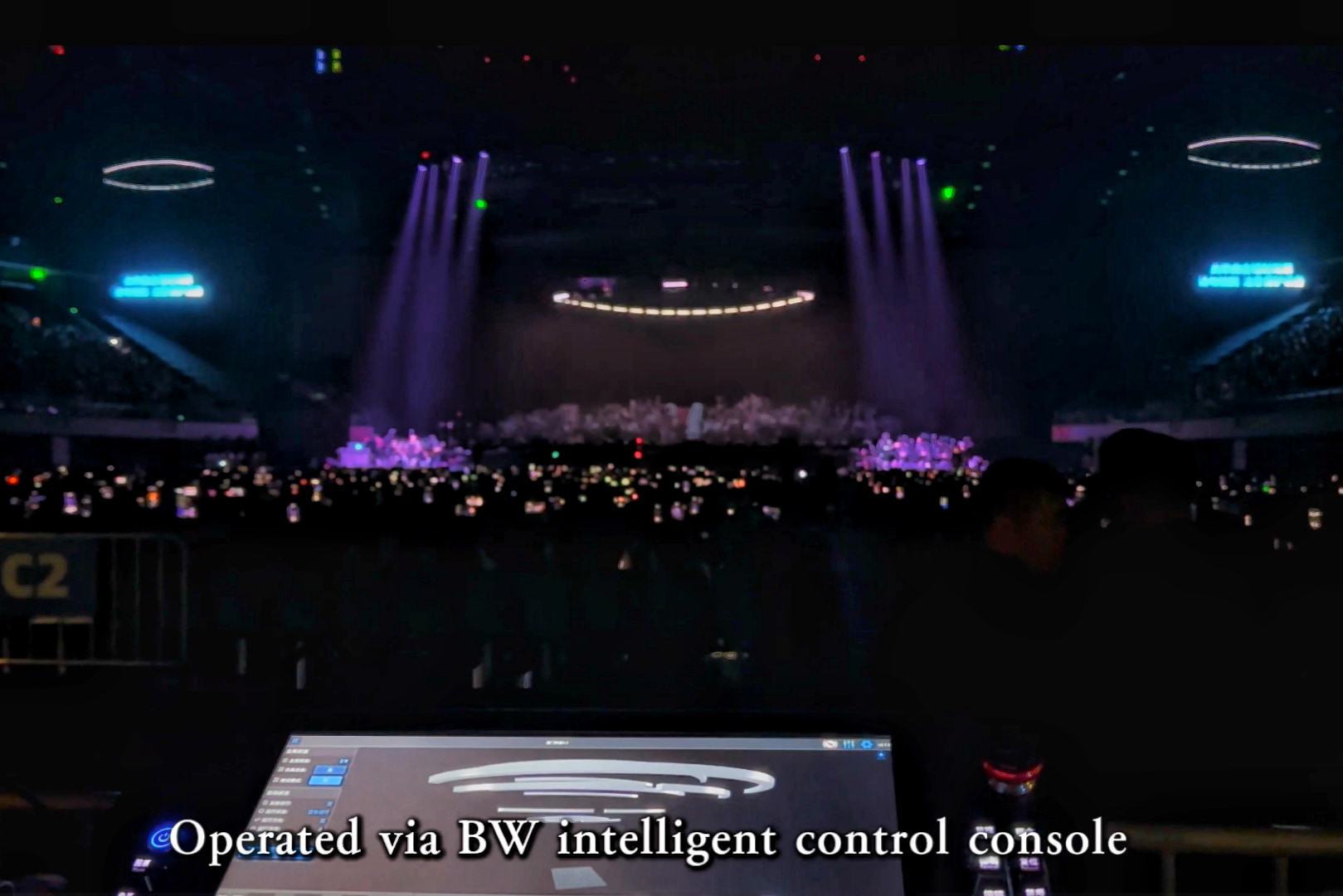

• 블랙 워리어 쇼 컨트롤 콘솔 —실시간 호이스트 컨트롤러, 3D 사전 시각화다각도 자세 미리보기, 터치스크린 + 물리적 제어 인터페이스

2. 투어링급 반복성: 엔코더의 절대적 이점

순회 공연은 모든 공연장에서 동일한 공연 품질을 요구합니다. YZDITEC 서보 체인 호이스트 사용 절대 엔코더전원 재부팅이나 이동 후에도 정확한 위치 정보를 유지하는 기능 덕분에 각 공연장에서 재설정할 필요가 없습니다. 운영자는 미리 프로그래밍된 쇼 파일을 로드하고 연결 지점을 확인한 후 위치 오차 없이 큐 스택을 실행할 수 있습니다.

복잡하고 상호 의존적인 형상을 가진 64축 시스템의 경우, 이는 더 빠른 장비 반입, 현장 프로그래밍 시간 단축, 그리고 투어 전반에 걸쳐 보장되는 위치 일관성으로 이어집니다.

3. 오프라인 프로그래밍 워크플로

10개의 링으로 이루어진 매트릭스는 콘솔에 완전히 프로그래밍되었습니다. 3D 시뮬레이션 소프트웨어 설치 단계 동안 운영자들은 여러 카메라 각도에서 각 신호를 시각화하고, 간격을 확인하고, 가속도 곡선을 조정하고, 링 간의 조정을 확인하는 등 모든 작업을 물리적 장비에 전원을 공급하기 전에 수행했습니다.

오프라인에서 검증을 마친 쇼 파일은 위치 변환 오류 없이 라이브 시스템으로 전송되었습니다. 시뮬레이션한 내용이 그대로 실행됩니다. 이 워크플로는 현장 시운전 시간을 단축하고 기술 리허설 중 공간적 충돌을 발견할 위험을 줄여줍니다.

4. 다축 동기화

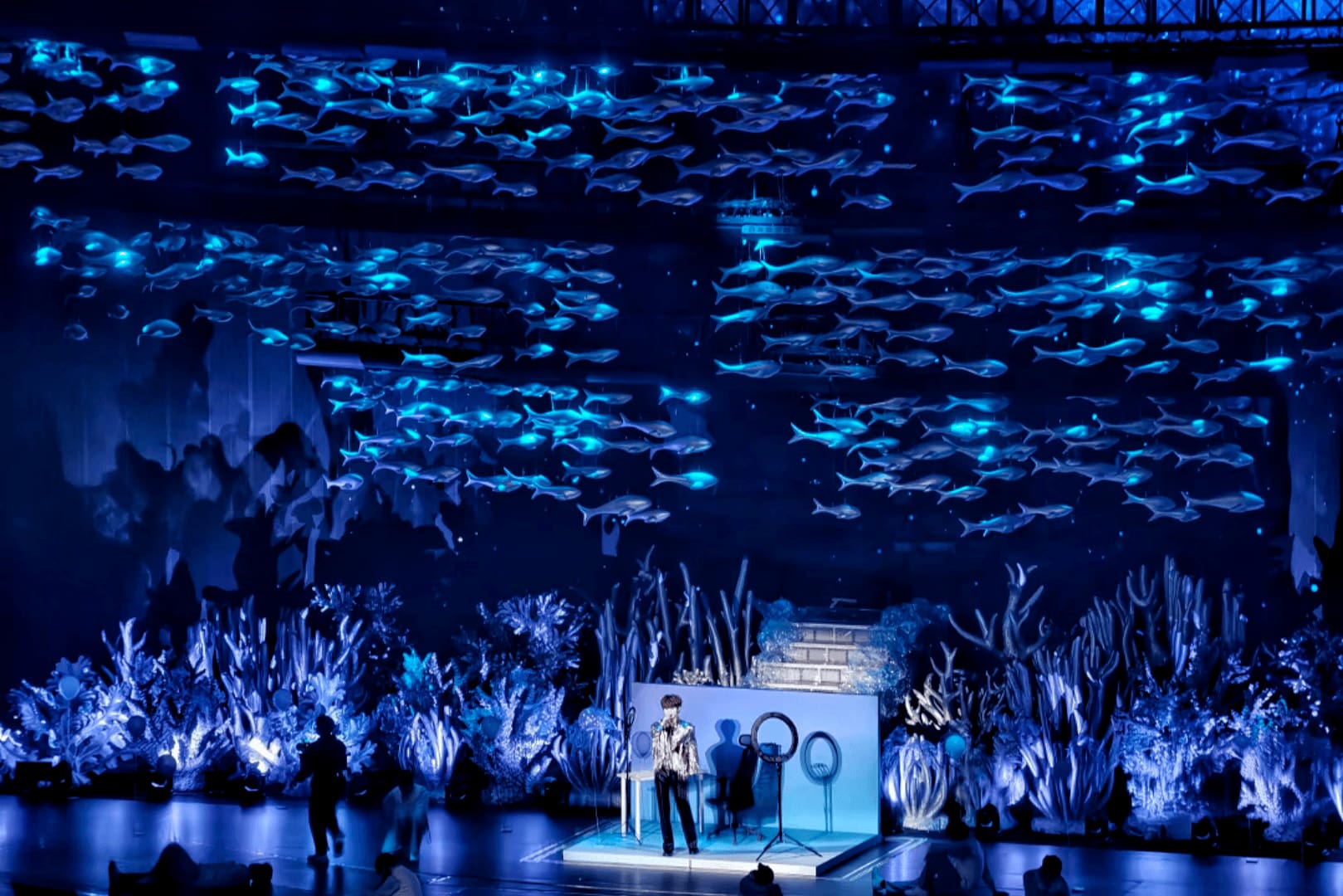

아홉 개의 반원 조명 트러스 조직적인 대형을 이루어 움직이며 음악적 프레이징에 맞춰 변화하는 머리 위 기하학적 형태를 만들어냈다. EtherCAT의 결정론적 통신 (1밀리초 미만의 주기 시간) 덕분에 64개 축 모두 동일한 제어 루프 내에서 위치 업데이트가 실행되어 호이스트 간 눈에 띄는 지연이 없고 장시간 공연 동안 누적되는 타이밍 오차도 발생하지 않았습니다.

이 정도 규모에서는 정밀도가 선택 사항이 아니라 필수 요소입니다.
