쉬량 2026 항저우 콘서트 - 실시간 3D 충돌 방지 기능이 탑재된 이중 레이어 LED 트래킹 시스템

프로젝트 개요

YZDITEC은 쉬량의 2026년 항저우 콘서트를 위해 통합 무대 자동화 시스템을 구축했습니다. 전동식 LED 스크린 트랙 시스템, 삼 리프트 스테이지그리고 교차 관절 전동식 조명 장비—모든 기능은 다음을 통해 제어됩니다. 블랙 워리어 모션 컨트롤 콘솔 완전히 3D 시뮬레이션 그리고 실시간 모니터링.

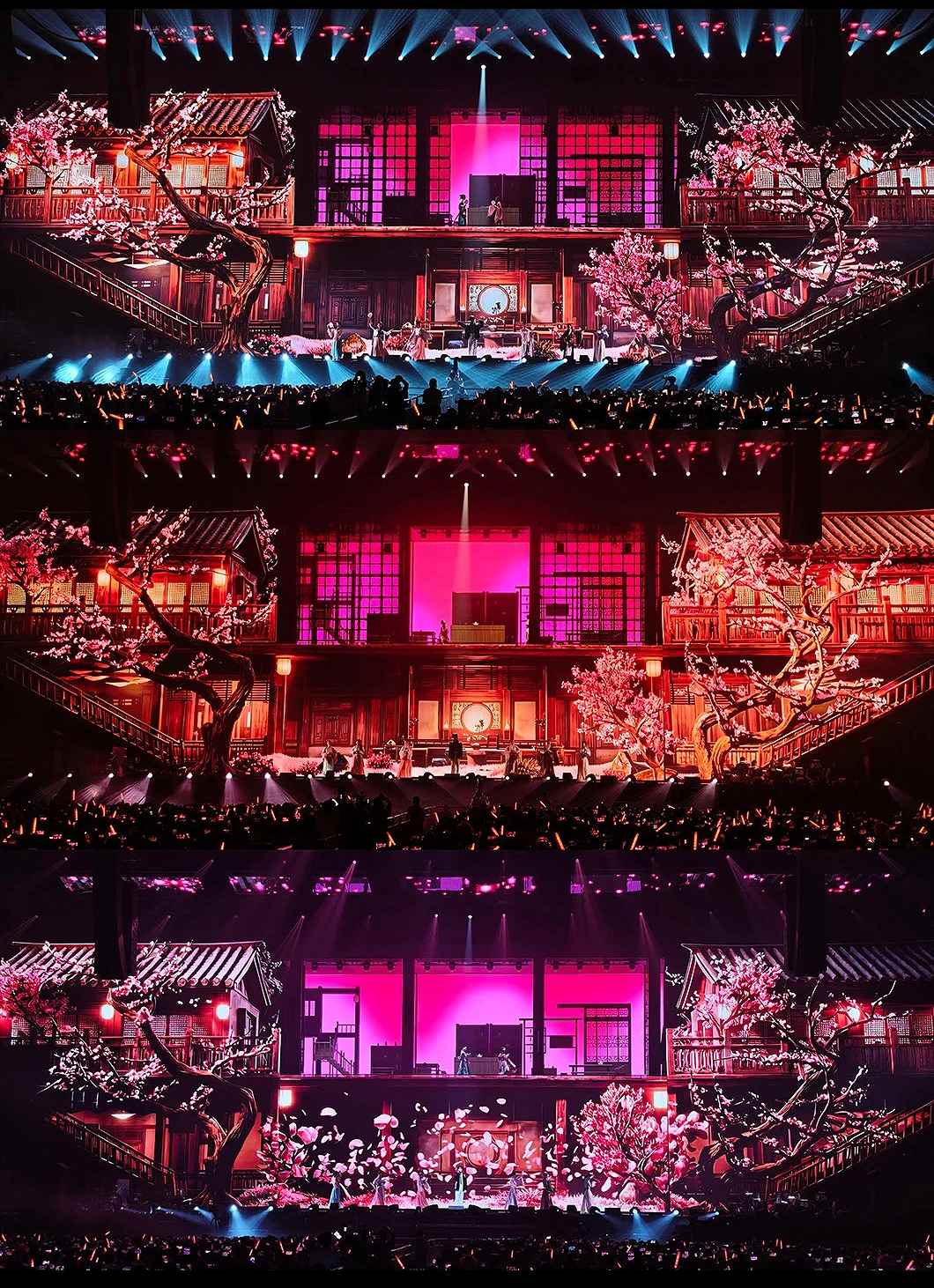

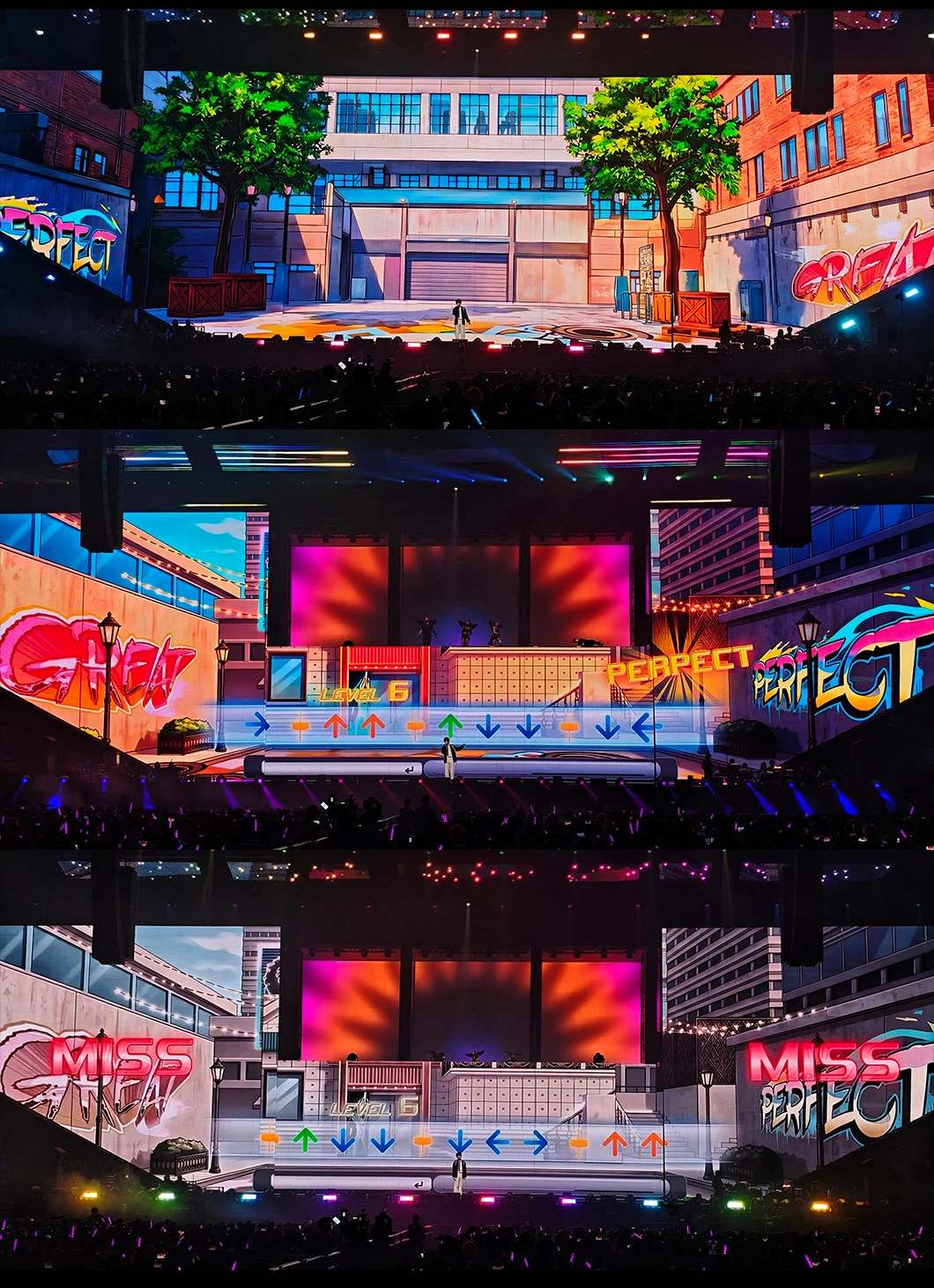

1. 이중 레이어 LED 트래킹 시스템: 병렬 모션 제어

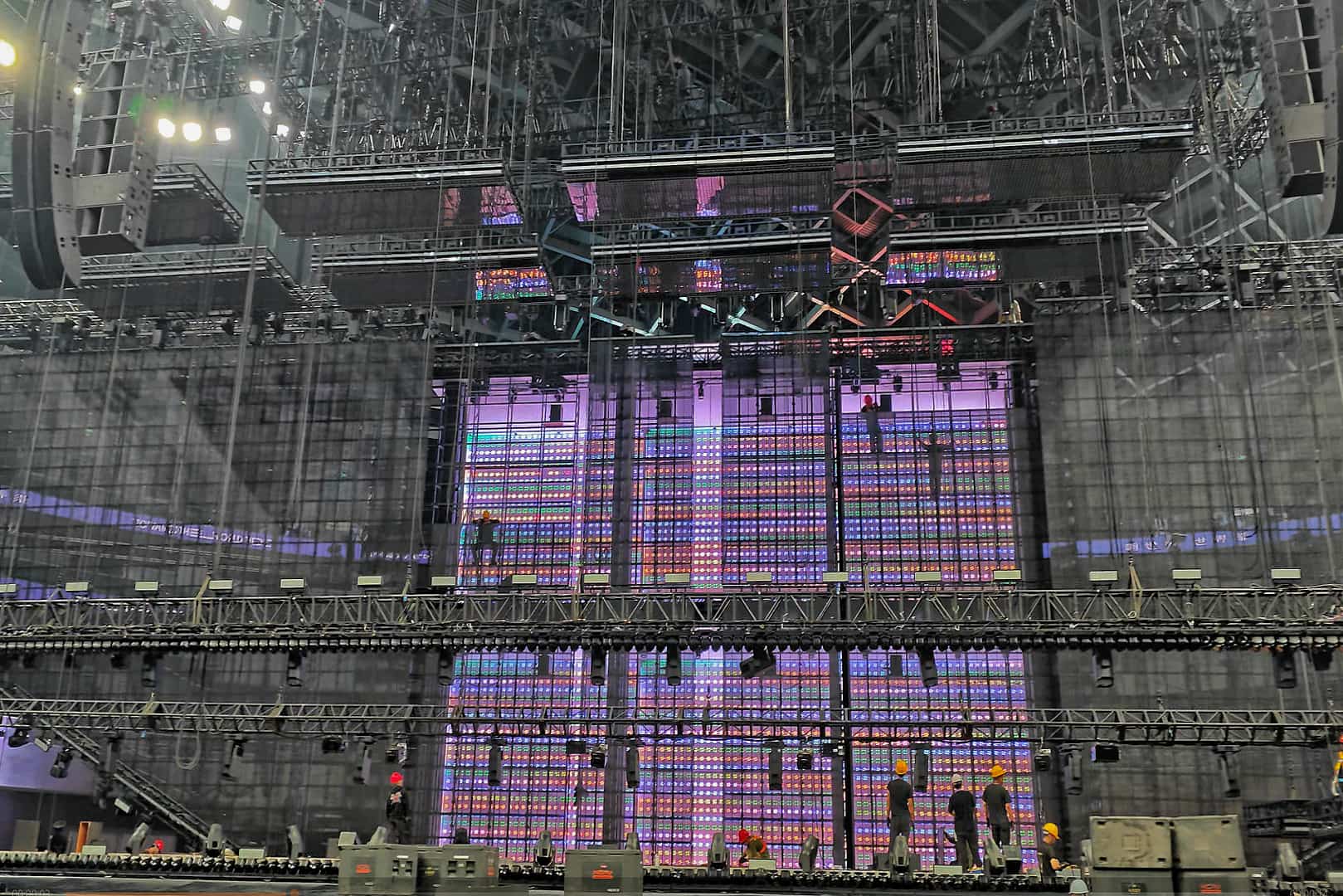

핵심 요소: 두 개의 독립적인 층에 걸쳐 배치된 8개의 LED 패널이 움직이는 형태 20미터모듈형 트랙 8개의 서보 모터로 구동되는 이 시스템은 라이브 공연 중 상단 및 하단 스크린이 동시에 움직이며, 수동 조작 없이 조화로운 방향 또는 반대 방향으로 신호를 전달합니다.

핵심 특징: 내장된 충돌 방지 로직콘솔은 두 레이어 모두에서 패널 간 간격과 이동 한계를 지속적으로 계산합니다. 궤적이 교차하면 시스템은 사전 감속을 작동시키거나 해당 축을 정지시켜 작업자 입력 없이 물리적 접촉을 방지합니다. 이 연동 안전 장치는 다음과 같은 속도로 작동합니다. EtherCAT의 밀리초 미만 주기 시간육안 확인보다 빠릅니다.

역동적인 무대 장치들이 서로 가까이 배치된 라이브 콘서트 제작에서 자동 충돌 방지 기능은 선택 사항이 아니라 필수적인 운영 요소입니다.

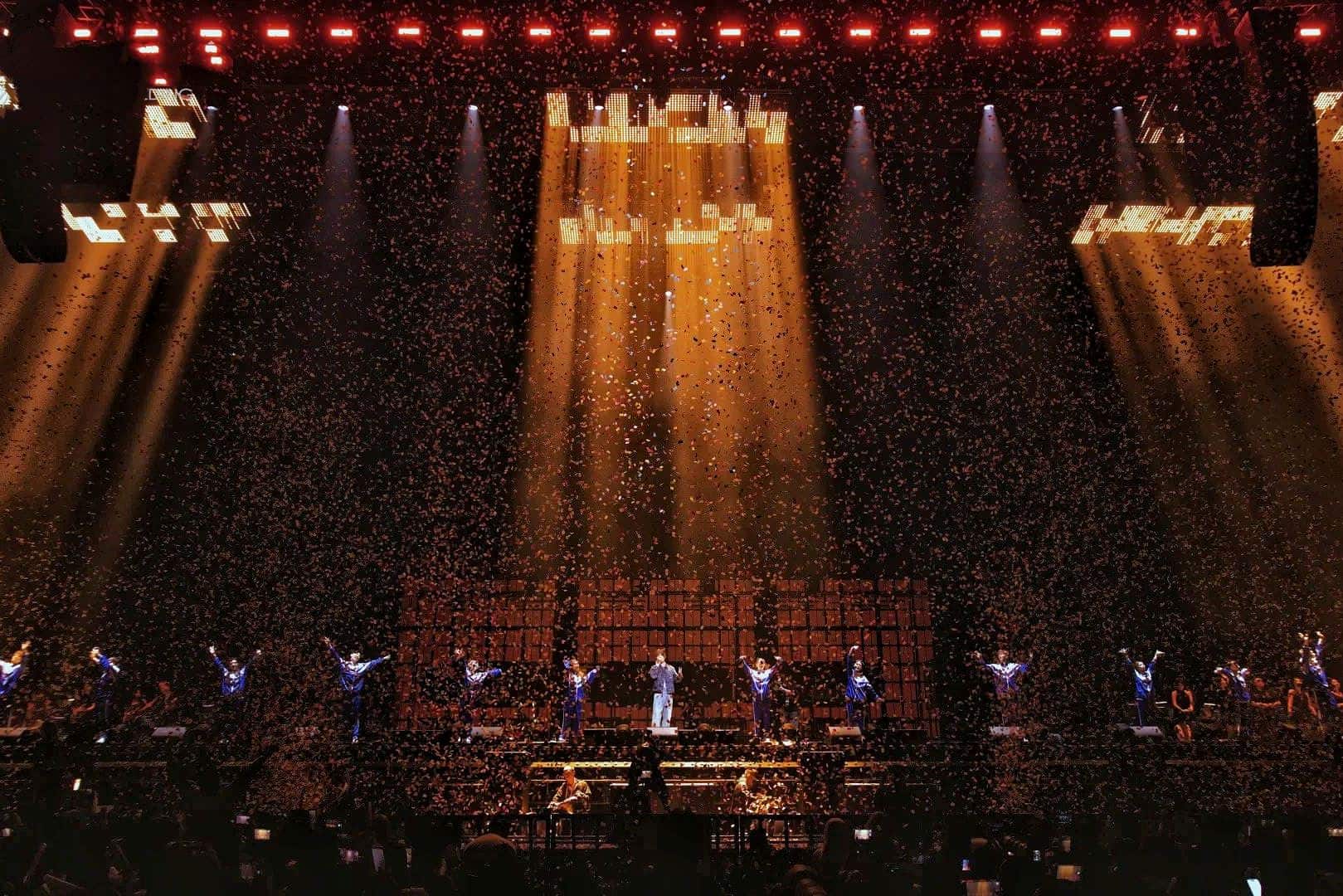

2. 리프트 단계: 높이 측정 그 이상의 공간 시각화

삼 엘리베이터 단계 실시간으로 작동됨 3D 시각화수치적인 높이 값뿐만 아니라 공연장 모델 내에서의 실제 공간 위치까지 표시했습니다. 운영자는 무대 플랫폼을 볼 수 있어 다축 큐를 사용하는 동안 더욱 안전하게 간격을 확인할 수 있었습니다.

그만큼 블랙 워리어 시스템 실시간 모니터링을 통해 형상을 렌더링합니다. 시뮬레이션에서 보이는 것이 무대에서 그대로 실행되므로, 별도의 변환 과정이 필요하지 않습니다.

3. EtherCAT 장치 프로파일을 통한 공급업체 간 통합

이 공연 제어 시스템은 여러 제조사의 제품과의 통합을 지원합니다. 본 프로젝트에서는 하드웨어 변경이 필요하지 않습니다.

각 제조업체의 드라이브에 대한 EtherCAT 장치 설명 파일을 로드하고 매개변수를 조정하기만 하면 장치들이 원활하게 통신합니다.

벤더에 구애받지 않는 유연성. 비용 최적화된 구축.

프로젝트 영상을 확인해 보세요.
