무대 기계 제어 시스템 - 드라이브 컨트롤러

그만큼 C1 서보 호이스트 BGV-C1, EN 17206 및 SIL3 규격을 준수하는 정밀 호이스트로서 까다로운 무대와 라이브 공연장을 위해 제작되었습니다.안전 구성: 이중 전자기 브레이크, 카테고리 0/1 비상 정지, 통합 로드 셀, 4점 리미트 스위치, IP65 보호, 절대 엔코더 및 정전 후 위치 메모리.정밀도 및 제어: 빠른 폐쇄 루프 응답과 안정적인 위치 유지로 ±1mm 위치 지정이 가능합니다.동작 및 음향: 매우 부드러운 동작(25~42m/분), 조절 가능한 속도 0.01~0.5m/s, 제로 속도 호버링 및 낮은 소음(~68dB).강도 및 신뢰성: 높은 하중 강도를 위한 FEC G80 체인(12:1 안전)EtherCAT 플러그 앤 플레이 및 Black Warrior(BW-Console + Pando 3D)와 함께 사용하면 자동화된 무대 시스템(모터화된 소품 및 무대 모듈, LED 스크린/비디오 월, 모터화된 트랙 및 무대 시스템, 조명 트러스, 공연자 비행 시스템)의 빠른 설정 및 완벽한 동기화가 가능하므로 전시회, 극장, TV, 콘서트, 클럽 및 순회 공연에 이상적입니다.핵심 사양유형서보 제어 호이스트 500kg체인일본 FEC(길이 25m)전압AC 380V 3상제어BW-콘솔 + Pando 3D 시뮬레이션

그만큼 BW 콘솔 무대 자동화를 혁신합니다. 최초의 통합 제어 단말기 결합:산업용 모션 제어 (0.1mm 정밀도)Pando 3D 시뮬레이션 내장 (가상-실제 폐쇄 루프 워크플로)임대 최적화 아키텍처 (플러그 앤 플레이 배포)핵심 장점1. 가상 및 실제 동기화, "3D로 디버깅하고 자신감을 가지고 실행하세요"오프라인 프로그래밍: Pando 3D에서 복잡한 장면을 미리 시각화합니다.가상 리허설: 물리적 기계를 움직이지 않고도 신호를 테스트합니다.실시간 조정: 현장 조정은 시뮬레이션과 자동으로 동기화됩니다.2. 검증된 신뢰성특징기술적 이점듀얼 모드 비상 정지EN 60204-1 Cat.0(정전) 및 Cat.1(제어 정지)을 준수합니다.광섬유 통신BW-MC™ 메인 컨트롤러까지 2km 이상 간섭 없는 신호 전송DMX512 통합조명 콘솔에서 원활한 트리거링(ArtNet/sACN 선택 사항)

핵심 혁신: "확실히 시뮬레이션하고 정확하게 실행하세요"Pando 3D는 최초로 완전히 통합된 가상 제어 시스템으로 무대 자동화에 혁명을 일으키며, 위험 없는 사전 제작을 위해 물리적 서보 축(호이스트/리프트/턴테이블)을 프로그래밍 가능한 가상 요소로 변환합니다.주요 특징1. 디지털 트윈 기술1:1 축 매핑: 가상 공간에 256개 이상의 서보 모터 미러링충돌 방지: 적재 전 간섭 위험 감지예술적 미리보기: 조명/미디어 동기화를 통해 복잡한 움직임을 시각화합니다.2. 워크플로우 장점전통적인 방법판도 3D 솔루션몇 주간의 현장 디버깅오프라인 가상 리허설시행착오적 조정정확한 첫 번째 실행제한된 사전 시각화풀 3D 쇼 시뮬레이션

블랙 워리어 스테이지 자동화 시스템의 지능형 코어시스템 개요개발자 YZ 디텍, BW-MC는 중앙 제어 뇌 전문 무대 장비의 경우 다음을 결합합니다.✔ 다축 동기 제어 (최대 256개 축)✔ 1밀리미터 미만의 정밀도 (±0.5mm 위치 정확도)✔ 임대 최적화 아키텍처 (모듈식 및 확장 가능)주요 특징1. 고급 모션 제어EtherCAT 기반 토폴로지(1ms 재생 빈도)가상 축 매핑 복잡한 궤적의 경우2. 지능형 관리모터 건강 진단온도/부하 임계값 알림3. 안전 생태계삼중 중복 비상 정지 회로(Cat.0/1/2)동적 한계 조정 작동 중

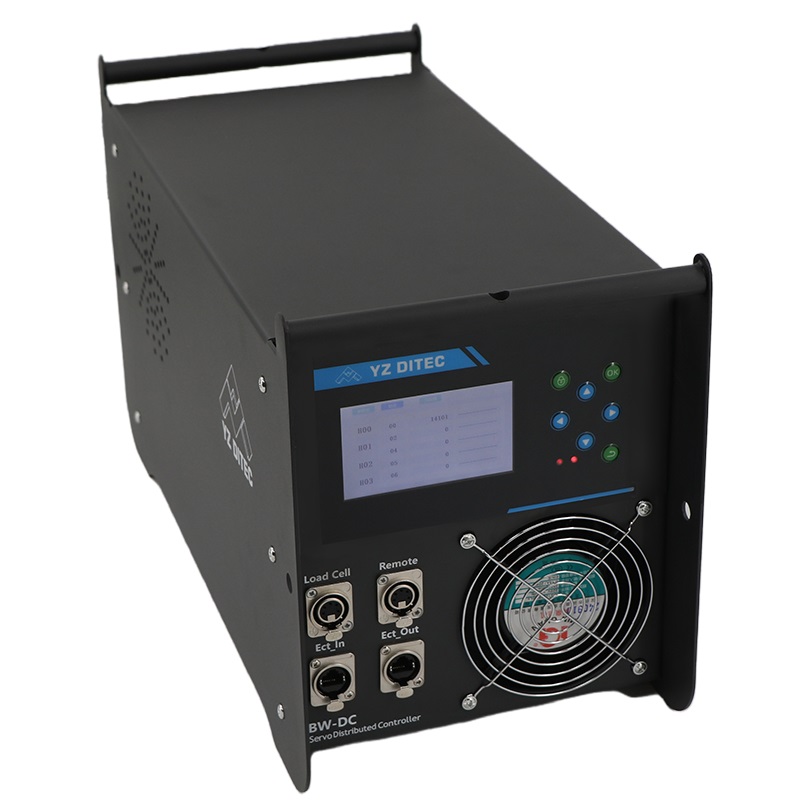

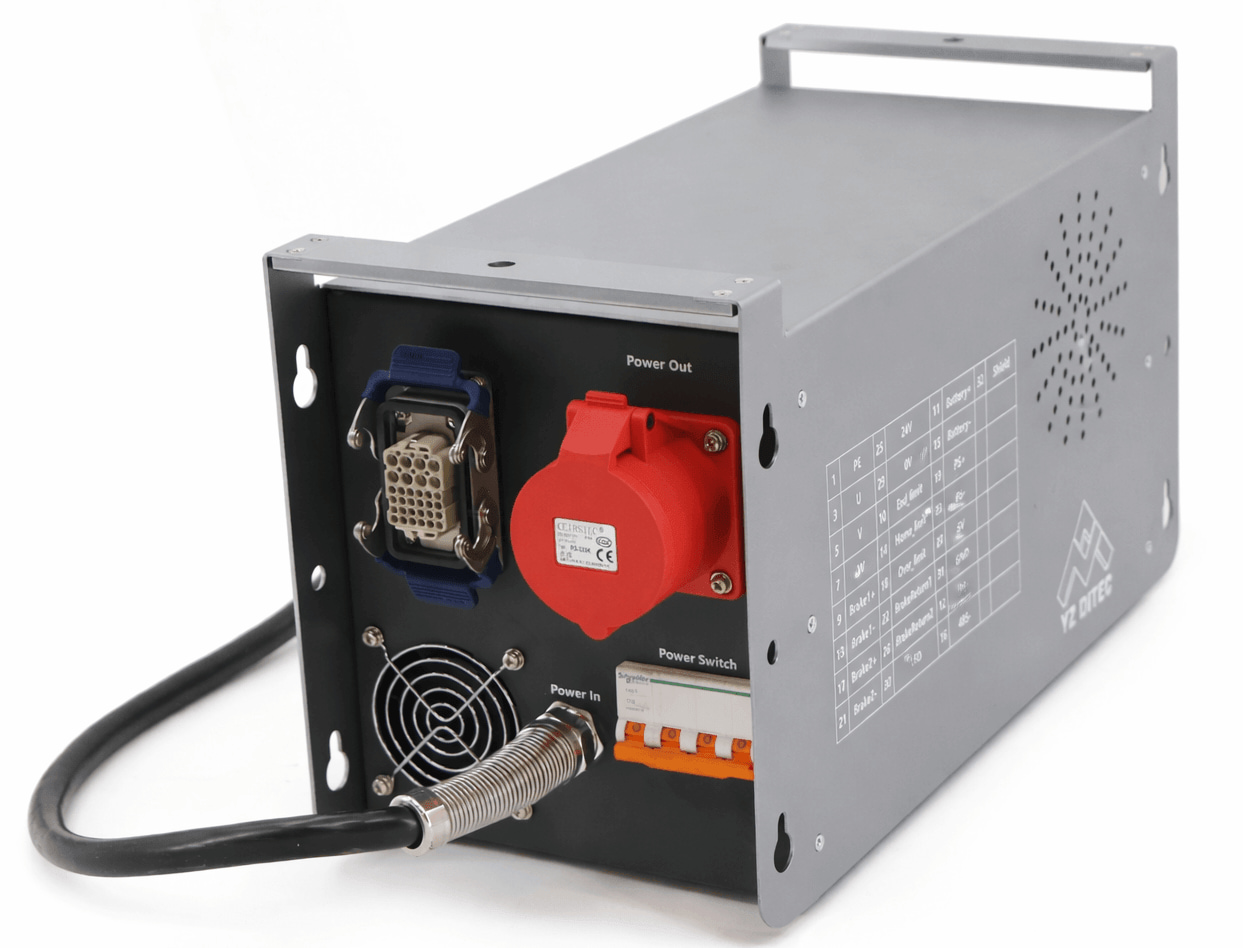

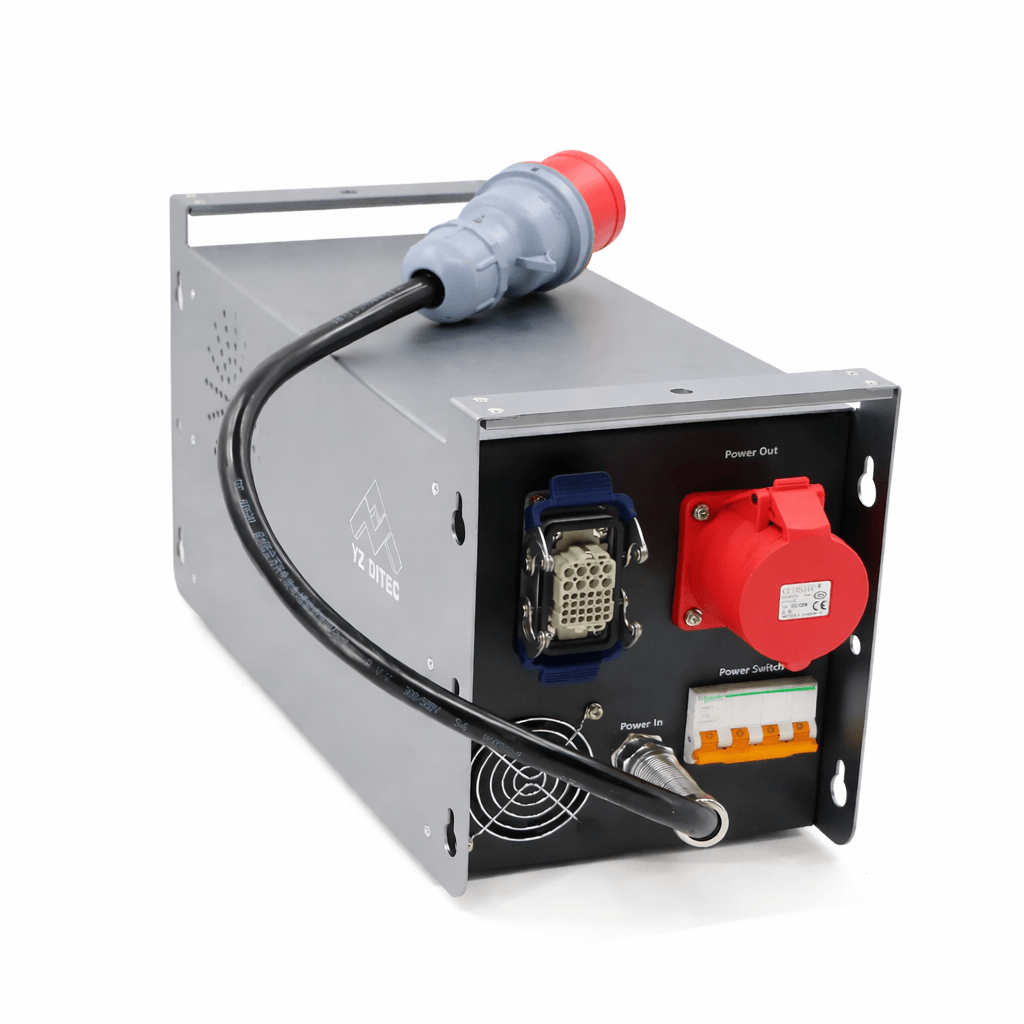

무대 자동화를 위한 정밀 모션 컨트롤러제품 개요그만큼 BW-DC 드라이브 컨트롤러 고성능 모션 제어 장치입니다. 블랙 워리어 시스템YZ DITEC에서 전문 무대 장비용으로 설계했습니다. 다음 제품과 함께 사용하도록 설계되었습니다. BW-MC 서보 메인 컨트롤러 (무대 자동화 중앙 프로세서)는 다음을 제공합니다.다축 정밀 제어 서보 호이스트/윈치용신속한 배포 그리고 확장 가능한 구성 임대 시장을 위한실시간 모니터링 절대 엔코더 서보 모터주요 특징성능안전 및 제어✔ 유연한 레이아웃: 동기화된 동작으로 여러 실행 단위를 제어합니다.✔ 3중 안전: 하드웨어, 소프트웨어 및 메인 컨트롤러 보호 기능을 결합합니다.✔ 고정밀: 원활한 자동화를 위한 1mm 미만의 위치 정확도✔ 내장형 안전 모듈: 과부하 보호, 이중 브레이크 제어, 한계 감지✔ 실시간 데이터: 모터 위치, 속도 및 토크에 대한 지속적인 피드백✔ 패널 구성: 로컬 모터 매개변수 설정 및 상태 모니터링

Black Warrior Automation Systems를 위한 강력한 전원 관리1. 전문가급 전력 분배균형 잡힌 부하 관리: 위상 불균형을 방지합니다계단형 디자인: 대규모 설치에 확장 가능2. 향상된 안전성이중 레벨 보호:자기 열 차단기비상 차단 스위치시각적 표시기: 위상 상태 LED3. 투어 준비 완료 구조플라이트 케이스 옵션:50mm 폼 패딩IP54 등급 커넥터
