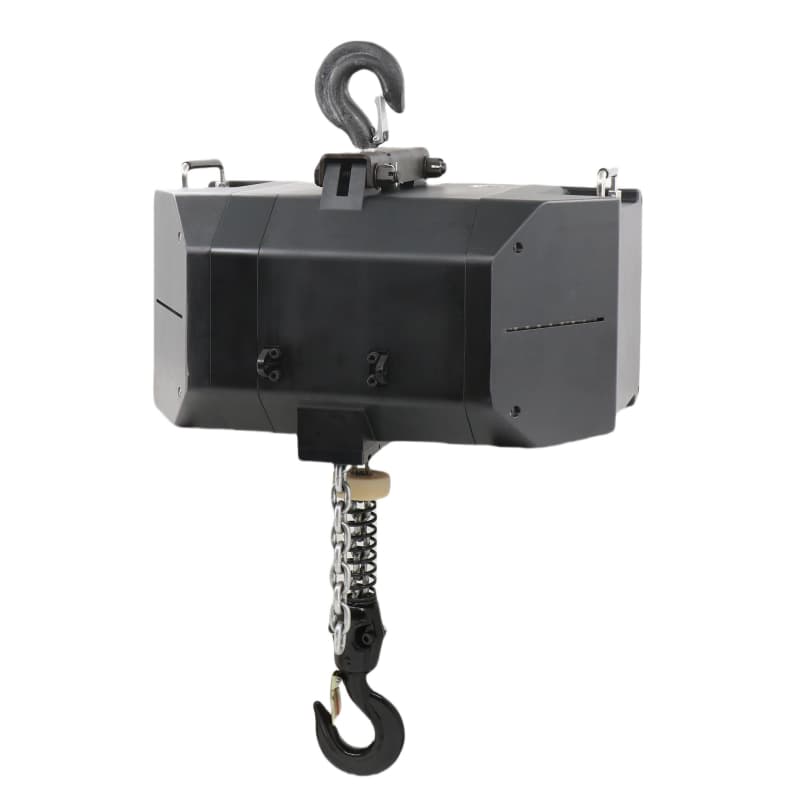

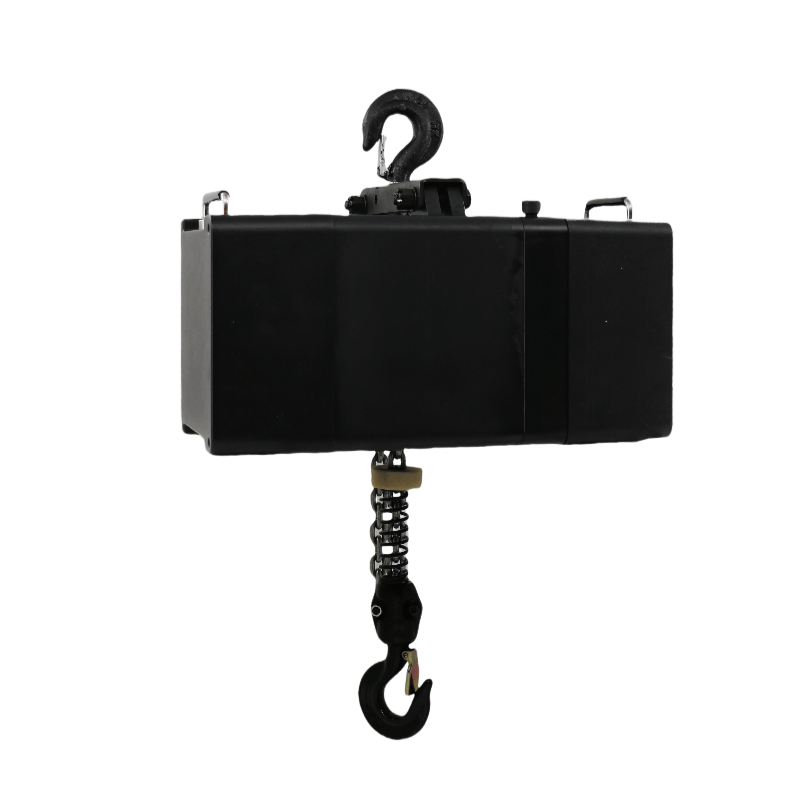

그만큼 C1 서보 호이스트 BGV-C1, EN 17206 및 SIL3 규격을 준수하는 정밀 호이스트로서 까다로운 무대와 라이브 공연장을 위해 제작되었습니다.
| 유형 | 서보 제어 호이스트 500kg |
| 체인 | 일본 FEC(길이 25m) |
| 전압 | AC 380V 3상 |
| 제어 | BW-콘솔 + Pando 3D 시뮬레이션 |
무대 자동화 호이스트:
역동적인 퍼포먼스를 위한 정밀 리프팅
✔ 듀얼 브레이크 시스템
듀얼 전자기 브레이크
4점 리미트 스위치(상/하)
✔ 프리미엄 구성품
고정밀 기어(유지보수 불필요)
G80 강철 체인(안전 계수 12배)
360° 회전 단조 합금 후크
✔ 강력한 보호
IP65 등급(방진/방수)
과부하 보호(하드웨어 + 소프트웨어)
나일론 체인 가이드(방해 방지)
동적 트러스/LED 벽 움직임
정밀 연기 비행
자동 장면 전환
기술 사양:
|
안전 기준 |
DGUV 17(BGV C1), EN 17206 |
|
하중 용량 |
500kg |
|
속도 |
0.45m/s (최대: 0.5m/s) |
|
로드셀 |
내부에 통합 |
|
리미트 스위치 |
4점 리미트 스위치 |
|
과부하 보호 |
전기 과부하 보호 |
|
모터 유형 |
서보 모터 |
|
브레이크 시스템 |
듀얼 조용한 브레이크 |
|
설치 |
일반 또는 역방향 걸기 |
|
무게 |
69kg |
|
소음 수준 |
68데시벨 |
|
IP 등급 |
IP65(방진 및 방수) |
|
크기(L×W×H) |
510 × 370 × 240mm |
|
ISO 분류 |
M5 |
|
제어 |
YZ DITEC 블랙 워리어 컨트롤 시스템 |
|
체인 등급 |
G80 레벨, 12배 안전 계수(EN818-7 준수) |
|
힘 |
2.9KW, 8A |
|
전압 |
교류 3상 380V |
몇 가지 팁:
| 특징 | 서보 호이스트(절대 서보 모터 + 드라이브) | 유도 호이스트(주파수 변환기 드라이브) |
|---|---|---|
| 제어 방법 | 폐쇄 루프(속도, 위치, 토크) | 전원 주파수 조정(속도만) |
| 응답 시간 | 빠름(즉각적인 토크 반응) 1밀리초 | 느린 100밀리초 |
| 속도 성능 | 고속, 저속 모두에서 우수함 | 저속 시동이 어렵고 비효율적 |
| 가속/감속 시간 | 0.2초 | >1초 |
| 위치 피드백 | 내장형 인코더(제로 리셋 필요 없음) | 외부 인코더가 필요합니다 |
| 위치 정확도 | 0.001mm | 시간이 지남에 따라 위치 변동이 발생하기 쉽습니다. |
| 제어 정밀도 | 높은 변위 및 위치 정확도 | 시간이 지남에 따라 위치 변동이 발생하기 쉽습니다. |
| 소음 수준 | 낮은 | 높은 |
| 과부하 용량 | 우수(일반적으로 정격 부하의 3배) | 불량(일반적으로 정격 부하의 1.5배) |
| 정전 동작 | 위치 메모리를 유지합니다 | 재수용이 필요합니다 |
호이스트 인증: BGV C1 및 유럽 표준 EN 17206
그만큼 C1 서보 호이스트 BGV-C1, EN 17206 및 SIL3 규격을 준수하는 정밀 호이스트로서 까다로운 무대와 라이브 공연장을 위해 제작되었습니다.안전 구성: 이중 전자기 브레이크, 카테고리 0/1 비상 정지, 통합 로드 셀, 4점 리미트 스위치, IP65 보호, 절대 엔코더 및 정전 후 위치 메모리.정밀도 및 제어: 빠른 폐쇄 루프 응답과 안정적인 위치 유지로 ±1mm 위치 지정이 가능합니다.동작 및 음향: 매우 부드러운 동작(25~42m/분), 조절 가능한 속도 0.01~0.5m/s, 제로 속도 호버링 및 낮은 소음(~68dB).강도 및 신뢰성: 높은 하중 강도를 위한 FEC G80 체인(12:1 안전)EtherCAT 플러그 앤 플레이 및 Black Warrior(BW-Console + Pando 3D)와 함께 사용하면 자동화된 무대 시스템(모터화된 소품 및 무대 모듈, LED 스크린/비디오 월, 모터화된 트랙 및 무대 시스템, 조명 트러스, 공연자 비행 시스템)의 빠른 설정 및 완벽한 동기화가 가능하므로 전시회, 극장, TV, 콘서트, 클럽 및 순회 공연에 이상적입니다.핵심 사양유형서보 제어 호이스트 500kg체인일본 FEC(길이 25m)전압AC 380V 3상제어BW-콘솔 + Pando 3D 시뮬레이션
세부
무대 자동화를 위한 정밀 모션 컨트롤러제품 개요그만큼 BW-DC 드라이브 컨트롤러 고성능 모션 제어 장치입니다. 블랙 워리어 시스템YZ DITEC에서 전문 무대 장비용으로 설계했습니다. 다음 제품과 함께 사용하도록 설계되었습니다. BW-MC 서보 메인 컨트롤러 (무대 자동화 중앙 프로세서)는 다음을 제공합니다.다축 정밀 제어 서보 호이스트/윈치용신속한 배포 그리고 확장 가능한 구성 임대 시장을 위한실시간 모니터링 절대 엔코더 서보 모터주요 특징성능안전 및 제어✔ 유연한 레이아웃: 동기화된 동작으로 여러 실행 단위를 제어합니다.✔ 3중 안전: 하드웨어, 소프트웨어 및 메인 컨트롤러 보호 기능을 결합합니다.✔ 고정밀: 원활한 자동화를 위한 1mm 미만의 위치 정확도✔ 내장형 안전 모듈: 과부하 보호, 이중 브레이크 제어, 한계 감지✔ 실시간 데이터: 모터 위치, 속도 및 토크에 대한 지속적인 피드백✔ 패널 구성: 로컬 모터 매개변수 설정 및 상태 모니터링
