충칭 국제 애니메이션 영화 주간 CCTC 6 — YZDITEC 풀 스테이지 기계 및 제어 패키지

프로젝트: 2026 충칭 국제 애니메이션 영화 주간 방송: CCTV6 - 개막식부터 폐막식까지 생중계

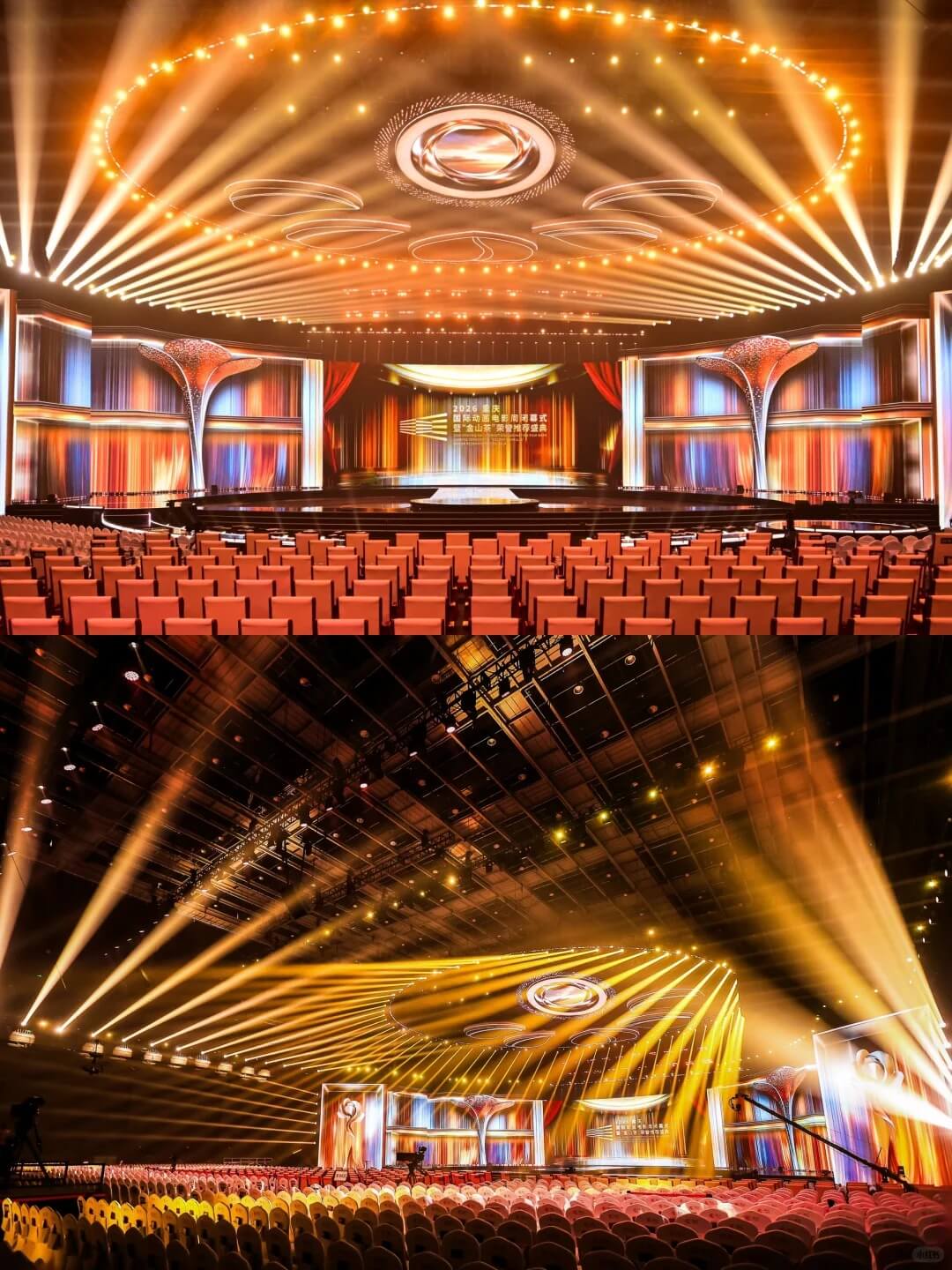

범위: 방송용 무대 자동화 시스템 전체 구성 - 제어 시스템, 서보 호이스트 장비, 키네틱 LED 리깅

1. 개요

CCTV6를 통해 전국에 생중계된 2026년 충칭 국제 애니메이션 영화 주간을 위해 YZDITEC은 모든 장비와 운영을 공급했습니다. 무대 자동화 시스템 개막식부터 폐막식까지 전체 쇼를 위해, 단 한순간의 오차도 허용하지 않는 상황에서, 수 톤에 달하는 공중 LED 조명 장비를 실시간으로 카메라 앞에서 방송 수준의 신뢰성을 유지하며 조작하는 것이 목표였습니다.

2. 도전 과제

생방송은 재촬영이라는 안전장치를 없애버립니다. 이 제작에는 링 형태의 LED 스크린과 조명 트러스가 동시에 수직 이동, 30° 기울기 조절, 그리고 동적 회전이 가능해야 했으며, 22m 길이의 직선형 LED 벽, 두 개의 곡면 LED 스크린, 그리고 전동식 스크린 와인더까지 모두 단일 방송 타임라인에 맞춰 작동해야 했습니다. 움직임에 조금이라도 오류가 생기면 전국 시청자에게 생방송으로 송출되는 상황이었습니다.

3. YZDITEC 솔루션

a. 제어 시스템 — BW 콘솔 + 3D 사전 시각화

• 모든 동작 큐는 리허설 전에 3D 사전 시각화 작업을 통해 제작, 검토 및 감독 승인을 거칩니다.
• 오프라인 타임라인/테이블 기반 큐 프로그래밍으로 완벽한 창작 제어 가능
• 듀얼 PC 핫 스탠바이 및 끊김 없는 페일오버 기능 - 기본 호스트에 장애가 발생하더라도 눈에 띄는 중단 없이 작업이 진행됩니다.
• 동기화된 운동 단계 조정을 위한 단일 축 또는 전체 그룹 수준의 실시간 제어
• 기록된 작동 이력과 추적 가능한 알람으로 신속한 진단이 가능합니다.
• 내장형 안전 장치: 동작 연동, 이동 제한, 충돌 방지

b. 서보 호이스트 장비 — BGV C1 인증 서보 체인 호이스트

• 총 53대 배치: 500kg 39대 + 1,000kg 14대
• 절대 엔코더 서보 드라이브 및 모터 - 밀리미터 수준의 위치 정밀도
• 전원 차단 시 위치 기억 기능 - 재시작 후 원점 복귀 불필요
• 실시간, 지연 없는 피드백을 위한 EtherCAT 링 토폴로지
• 이중 브레이크, 4점식 리미트 스위치 안전 구성
• 초저소음 작동, 방송용 마이크에 안전함

4. 프로젝트 개요

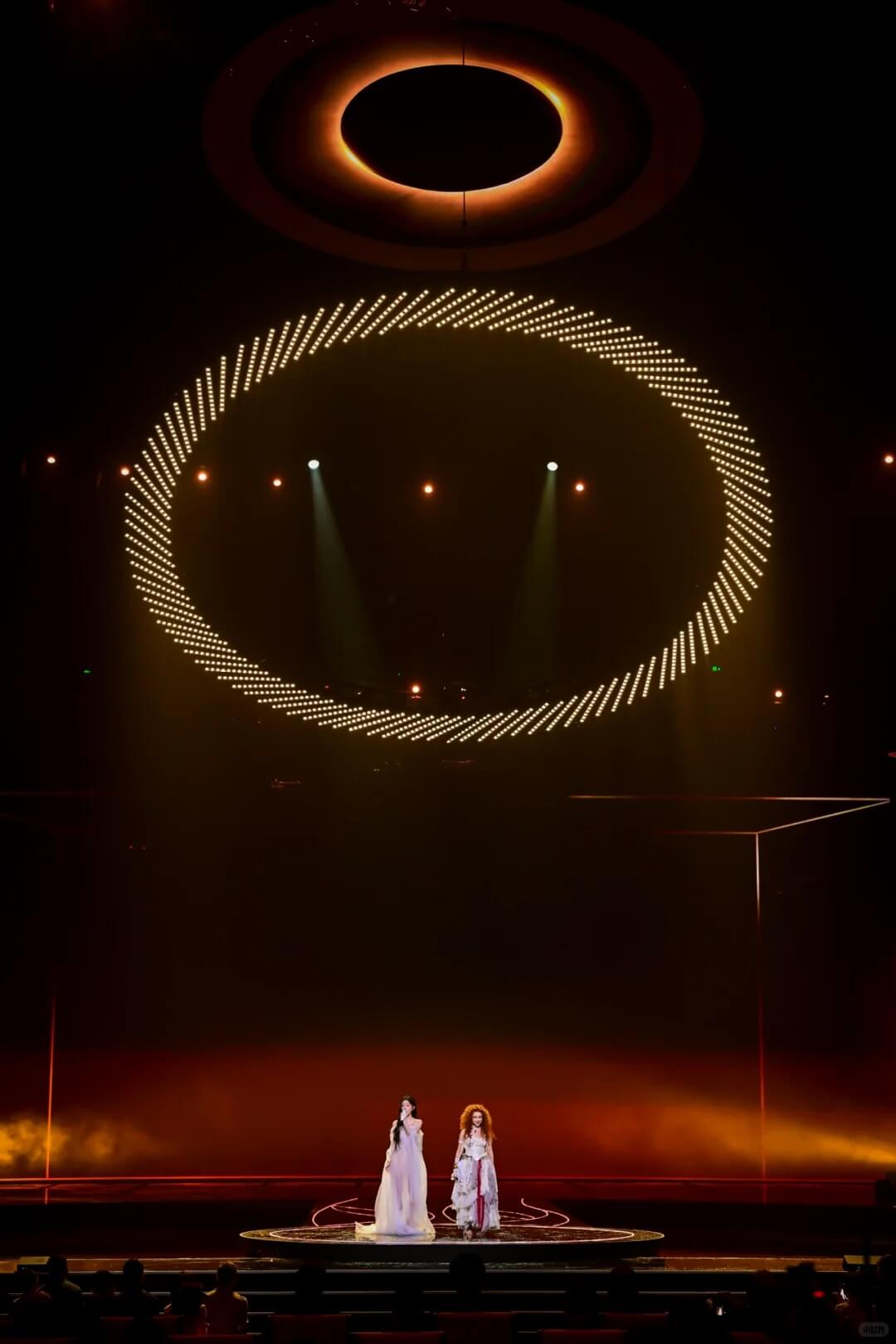

• 6m 링 LED 스크린 + 9m 링 조명 트러스 - 동시 수직 이동, 30° 기울기, 동적 요(yaw) 기능
• 22m 길이의 직선형 LED 벽

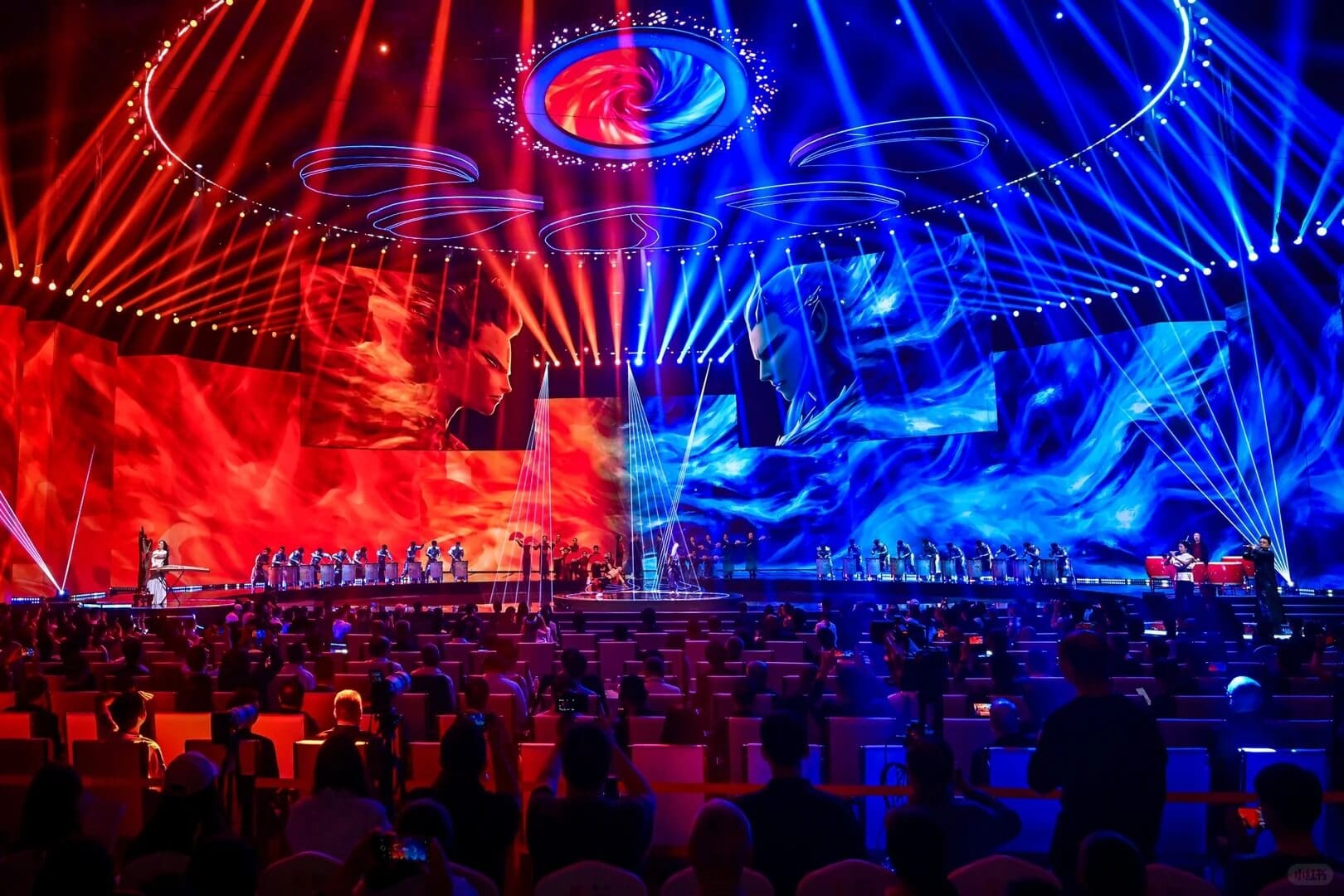

• 듀얼 커브드 LED 스크린
• 전동식 스크린 와인더
• 전체 시스템은 하나의 BW 콘솔에서 제어됩니다.

5. 결과

CCTV6에서 방영된 내용은 사전 시각화 모델을 1:1로 복제한 것이었습니다. 오프닝부터 클로징까지 모든 큐가 프로그램된 대로 정확하게 실행되었습니다. 이 프로젝트는 YZDITEC의 고정밀 역량을 보여주는 벤치마크 사례입니다. 방송 무대 자동화페어링 BGV C1 인증 서보 호이스트 EtherCAT 기반 엔지니어링 실시간 모션 제어 대규모 라이브 이벤트 및 텔레비전 제작을 위해.

YZDITEC 소개

YZDITEC은 설계 및 제조를 담당합니다. 서보 체인 호이스트, EtherCAT 모션 제어 시스템, 그리고 3D 무대 시뮬레이션 소프트웨어 전 세계 라이브 이벤트, 방송 제작, 연극 및 테마 엔터테인먼트 분야에서 활동합니다. 차기 프로젝트에 대해 상담하려면 지금 연락하세요.
