BABE HOUSE의 YZDITEC: 극한의 공간 확보를 위한 엔지니어링

장소: 베이브 하우스 엔터테인먼트 장소, 주니

범위: 맞춤형으로 설계된 다축 스테이지 자동화 — 전동식 트랙 LED 스크린, 운동 조명 트러스, 자동 DJ 플랫폼

사이트 영역: 1,000m² 이상의 면적에 전동식 트랙 LED 스크린 설치

1. 개요

BABE HOUSE는 매장 전체를 대상으로 하는 행사를 요청했습니다. 키네틱 LED 스크린 시스템 — 전동 레일을 따라 미끄러지고 올라가는 곡선형 투명 스크린, 조명 트러스 제자리에서 상승 및 회전하고, 자동화된 DJ 플랫폼이 위에서 내려오는 시스템. YZDITEC은 설계 도면에서 제시된 것보다 훨씬 협소한 공간에서 전체 시스템을 설계, 구축 및 제어하는 ​​임무를 맡았습니다.

2. 도전 과제

현장 시운전 결과, 여유 공간이 계획보다 훨씬 적은 것으로 나타났습니다. 15cm 움직이는 스크린과 벽 사이에 삼각형 조명 트러스가 벽면 바로 아래에 설치되어 스크린의 이동 경로를 가로막고 있었습니다. 스크린은 트러스를 통과한 후 부드럽게 수직 방향으로 전환되어야 했으며, 관객석이 양쪽에 위치한 상태에서 수평면을 따라 하강해야 했습니다. 조금이라도 계산 착오가 있으면 문제가 발생할 수 있었습니다. 충돌 위험 라이브 공연장에서.

3. YZDITEC 솔루션

a. 모션 제어 — 블랙 워리어 시스템 — 해당 사이트에 맞게 맞춤 설계되었습니다

• 3D 시뮬레이션 및 사전 시각화 판도YZDITEC의 독점 기술 제어 소프트웨어 표시설치 전에 모든 간극을 모델링합니다.
• 목적에 맞게 설계된 다점 보정 알고리즘각 간섭 영역을 매핑하고 이를 실시간 제어 로직에 입력하여 충돌 없는 움직임을 구현합니다.
• 절대 엔코더 서보 드라이브 밀리미터 단위의 정확한 위치 지정을 위한 폐쇄 루프 피드백 기능 포함
• EtherCAT 통신 버스 동기화되고 지연 시간이 없는 다축 모션 제어를 가능하게 합니다.

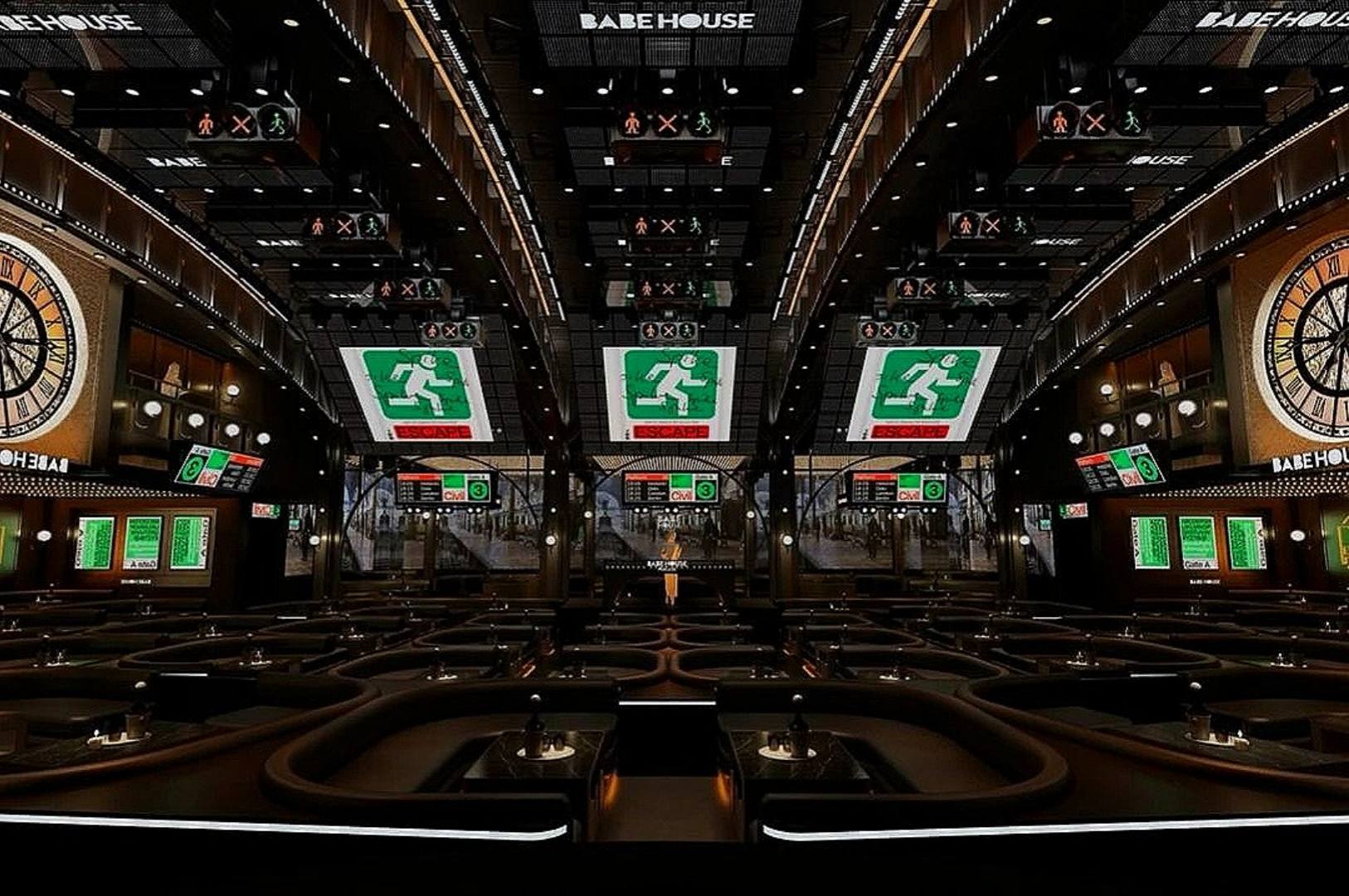

b. 기계 시스템 - 행사장 구조에 정확히 맞춰 제작됨

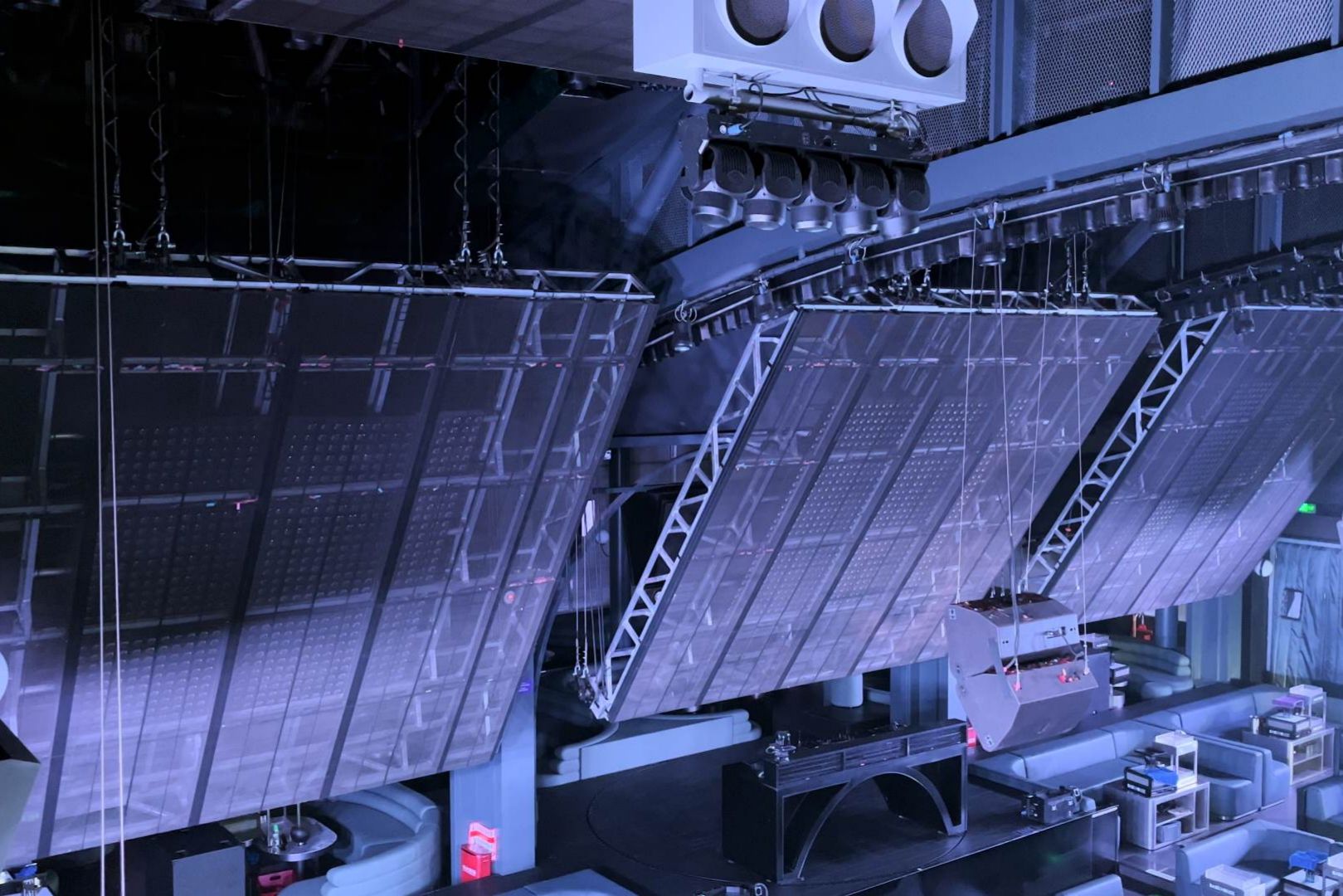

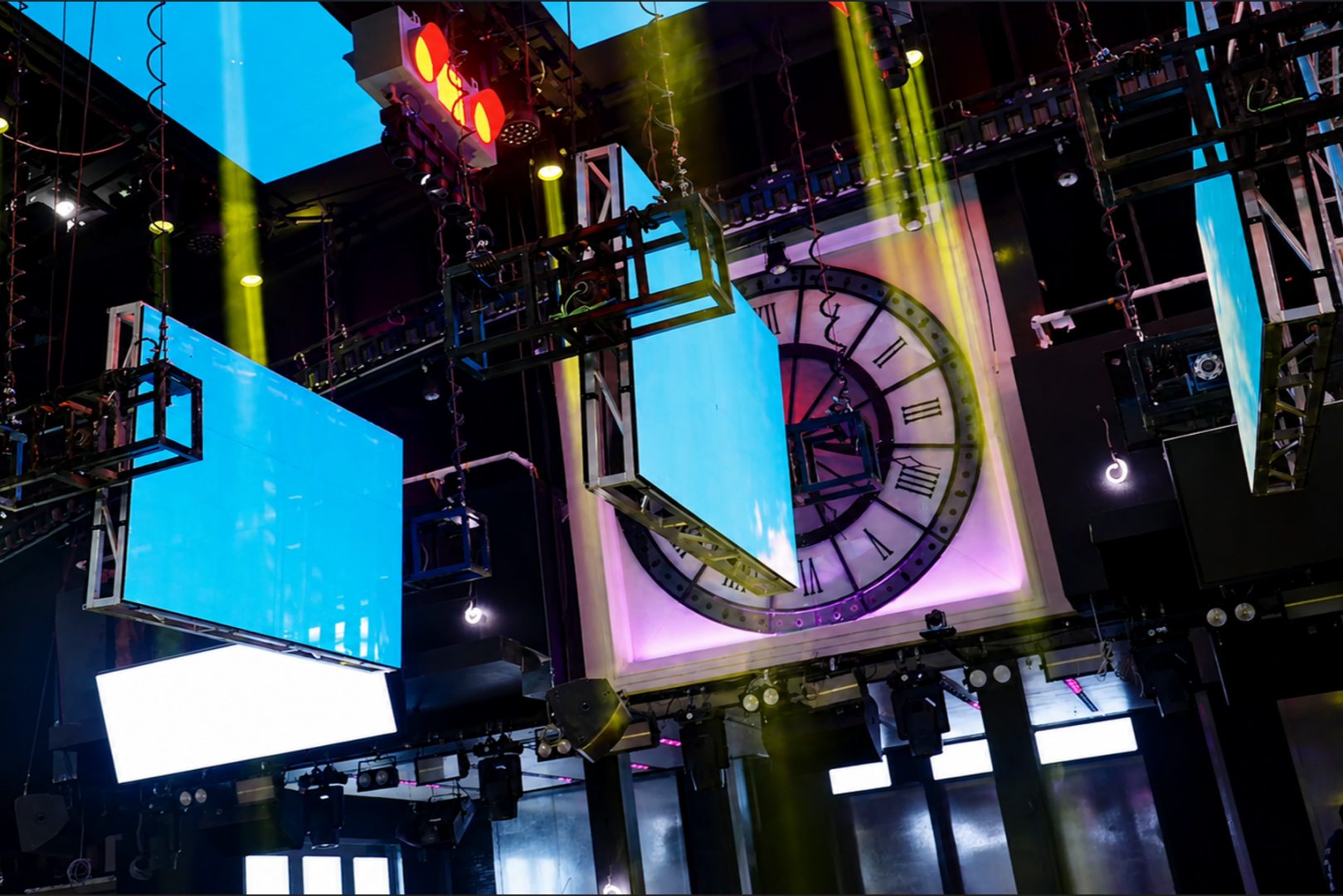

• 전동식 궤도 트롤리 시스템트랙은 총 42m 길이로 3개 그룹으로 나뉘어 있으며, 주행 속도는 0.13m/s이고, 3개의 곡면 투명 LED 스크린을 구동합니다.

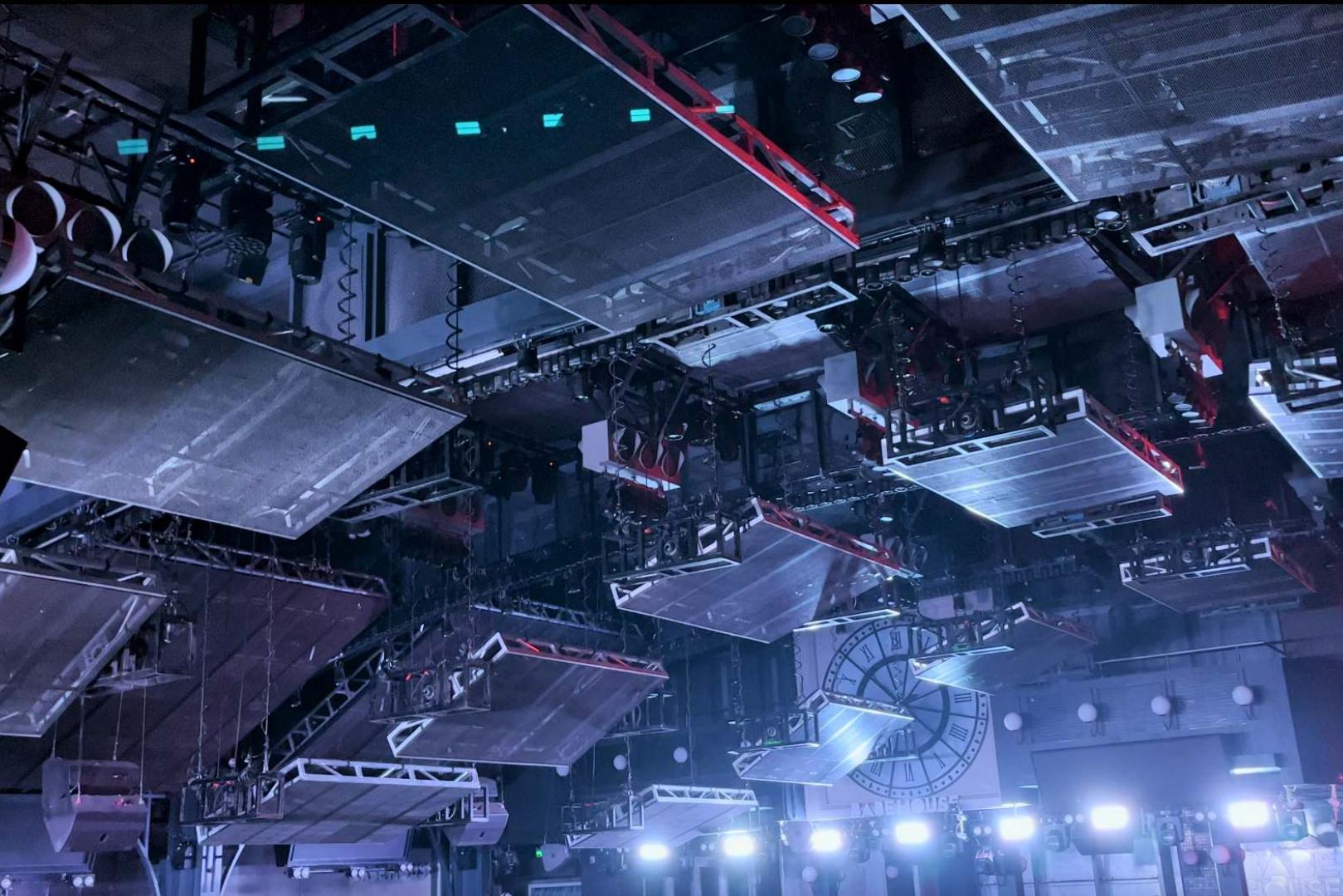

• 듀얼 서보 스테이지 윈치 스크린당 리프트(2.9kW 고정 + 4.4kW) 전동 트롤리(장착형), 이동 거리 6.5m, 적재 용량 870kg

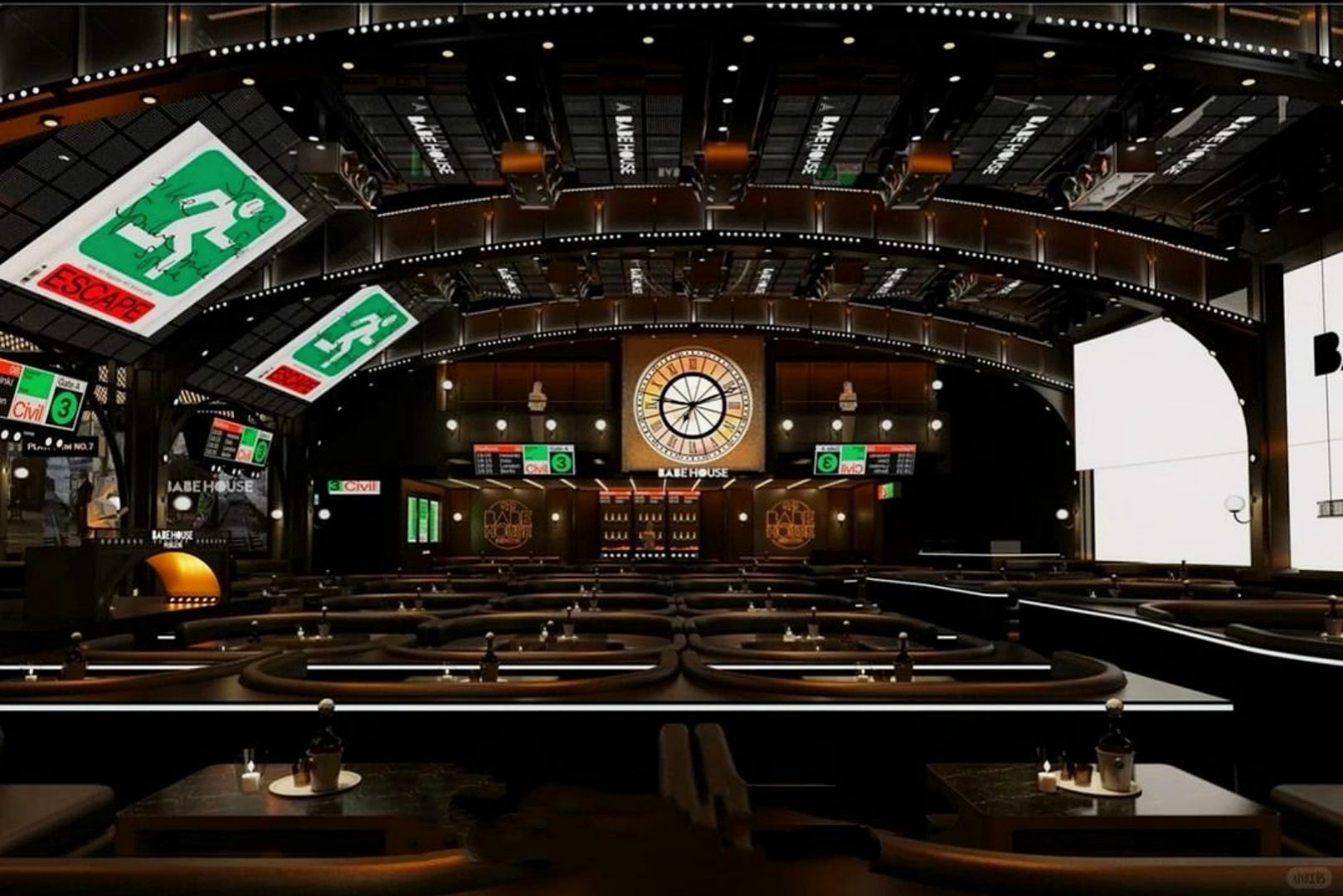

• CNC 리프트(이동 거리 6.5m)와 내부 회전 기능을 결합한 15개의 정사각형 조명 트러스 유닛
• 공중선 DJ 부스 리프트 시스템: 이동 거리 8m, 하중 250kg
• 리프팅 스테이지: 높이 범위 400~1,500mm, 이동 거리 1,100mm
• 회전식 DJ 테이블직경 3,900mm, 360° 왕복 회전, 회전 속도 30초/회전까지 조절 가능

  ---



4. 프로젝트 개요

• 5가지 기계 시스템 유형에 걸쳐 42개의 개별 제어식 동작 장치가 있습니다.
• 1,000m² 이상의 트랙 LED 스크린 동시 송출

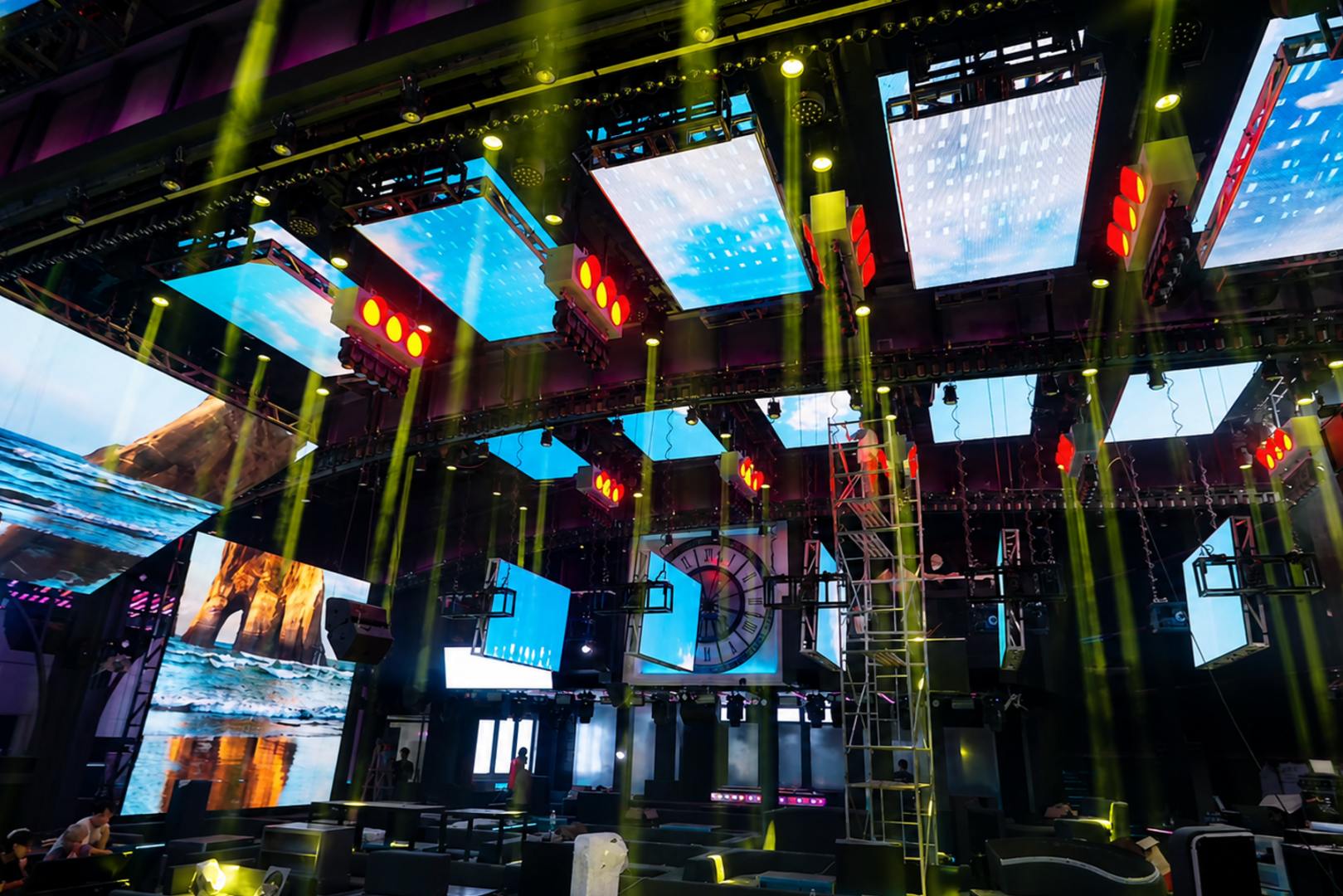

• 들어올리기, 회전, 곡선 트랙 슬라이드 및 기울기 — 하나의 통합 제어 타임라인에서 모두 사용 가능
• 15cm 미만의 간격에서 충돌 없는 성능

5. 결과

모든 스크린, 트러스, 플랫폼은 프로그램된 대로 정확하고 유연하게, 그리고 충돌 없이 움직였습니다. 심지어 공연장의 가장 좁은 복도에서도 마찬가지였습니다. 이 프로젝트는 YZDITEC의 핵심 엔지니어링 접근 방식을 잘 보여줍니다. 모든 공연장의 기하학적 구조는 다르기 때문에 기계 장치나 제어 로직 모두 기성품을 사용하지 않습니다. 호이스트 구성부터 보정 알고리즘에 이르기까지 모든 시스템은 현장의 실제 제약 조건에 맞춰 맞춤 제작됩니다.

YZDITEC 소개

YZDITEC은 설계 및 제조를 담당합니다. 서보 체인 호이스트, EtherCAT 기반 제어 시스템, 그리고 3D 무대 시뮬레이션 소프트웨어완전히 맞춤화된 서비스를 제공합니다. 자동화 솔루션 전 세계 라이브 이벤트 및 엔터테인먼트 장소를 위한 서비스입니다. 장소의 제약 조건에 대해 상담하려면 연락주세요.
