GNH가 설계한 A DOT는 구루그람에 위치한 프리미엄 컨벤션 및 이벤트 장소로, 대규모 갈라 행사, 기업 행사, 유명 인사들의 만찬 등을 위해 지어졌습니다. 이번 프로젝트의 목표는 무대 세트 변경이 아닌, 행사 상황에 따라 공간의 공중 구조를 변형할 수 있는 영구 설치형 키네틱 오버헤드 리그를 구축하는 것이었습니다. 완전 프로그래밍 및 리콜 기능이 있는 전동식 리깅 시스템.

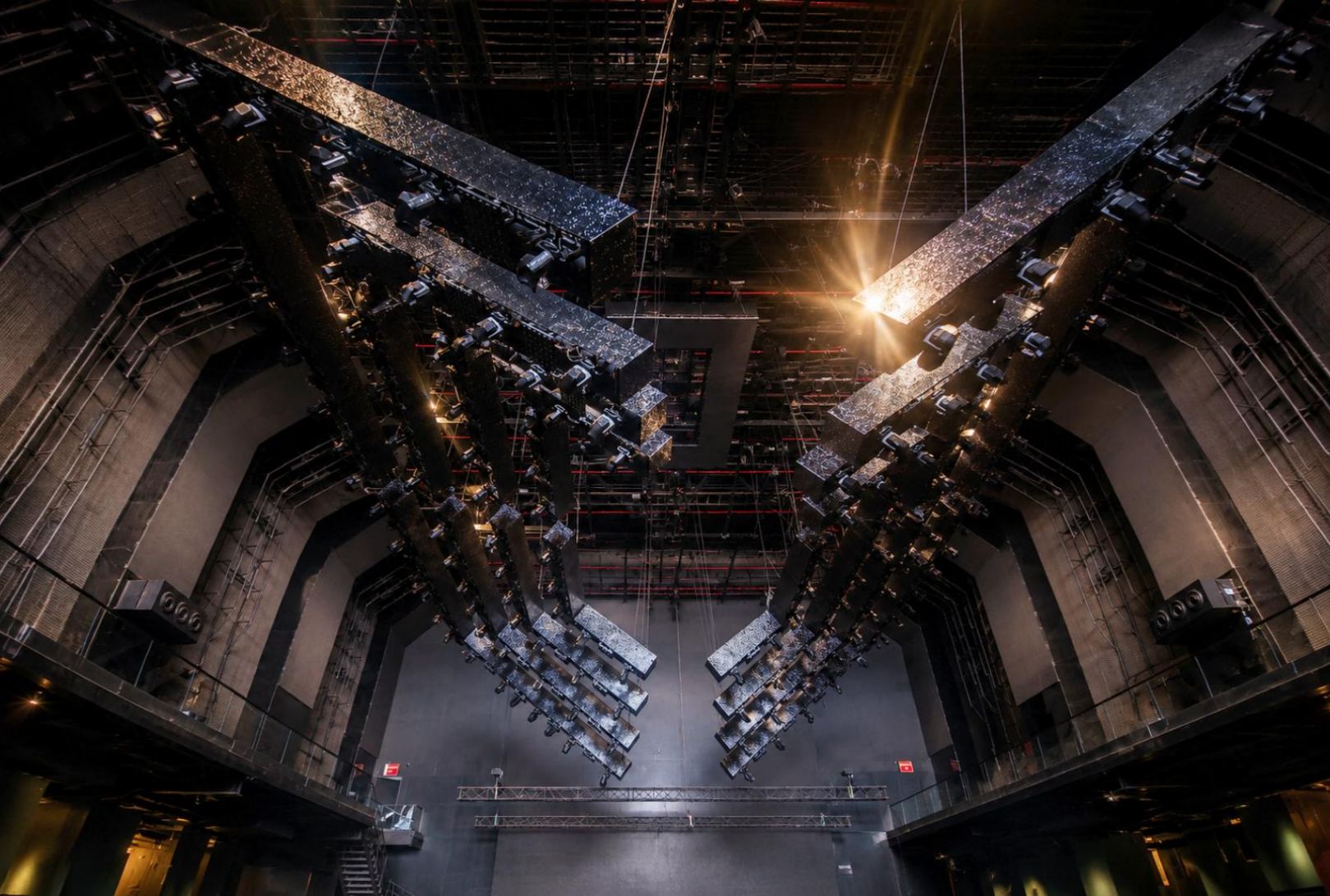

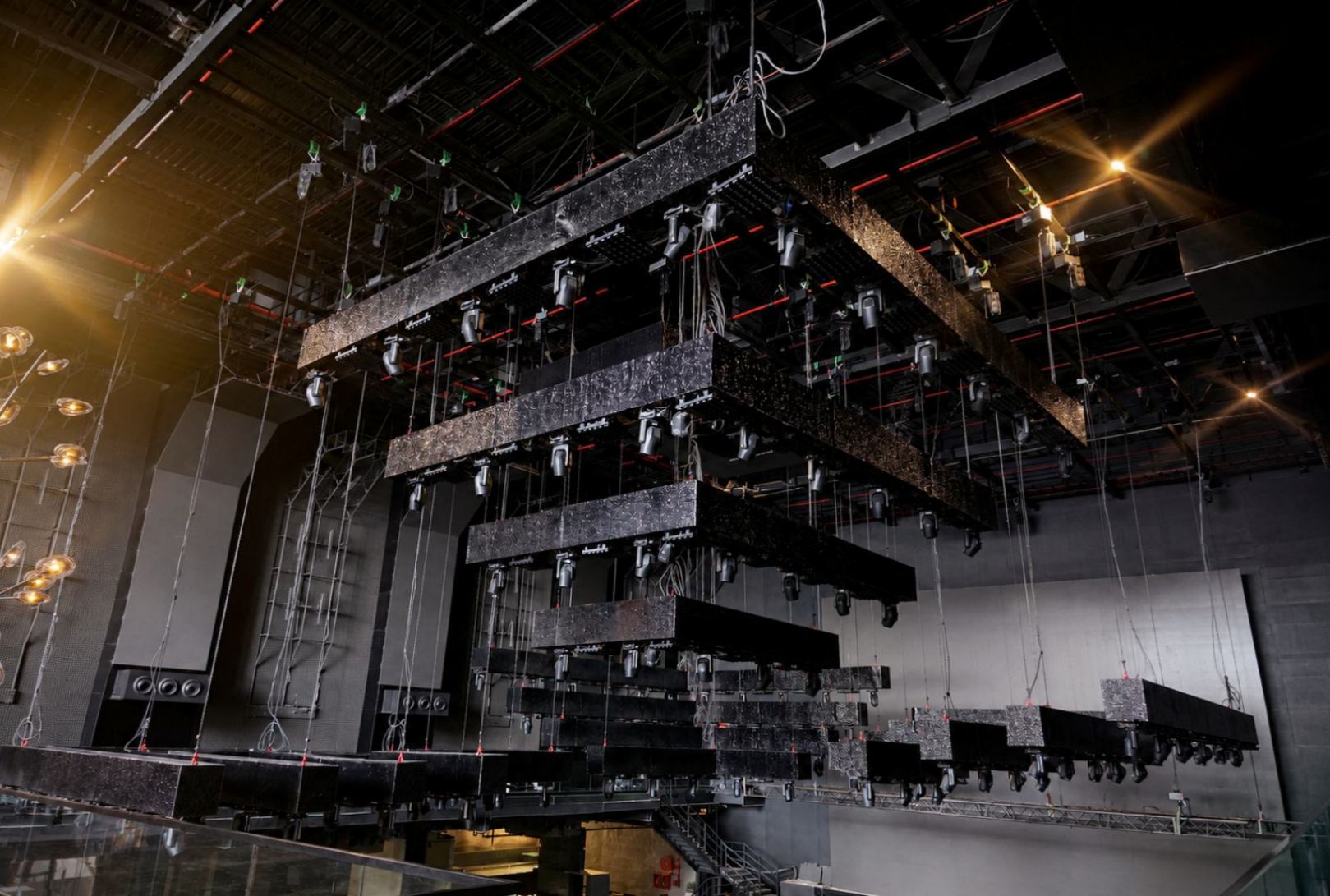

YZDITEC은 제품을 공급하고 시운전을 완료했습니다. 48축 서보 호이스트 체계 4개의 독립적인 배열로 배치된 16개의 직사각형 트러스 링을 제어합니다. 각 링은 리프트 높이, 기울기 각도 및 높이 오프셋을 개별적으로 프로그래밍할 수 있습니다. 전체 리그의 움직임은 동기화되거나 순차적으로 실행될 수 있으며, 각기 다른 링이 단일 신호에 따라 동시에 안정적으로 다른 위치로 이동합니다.

시스템 사양

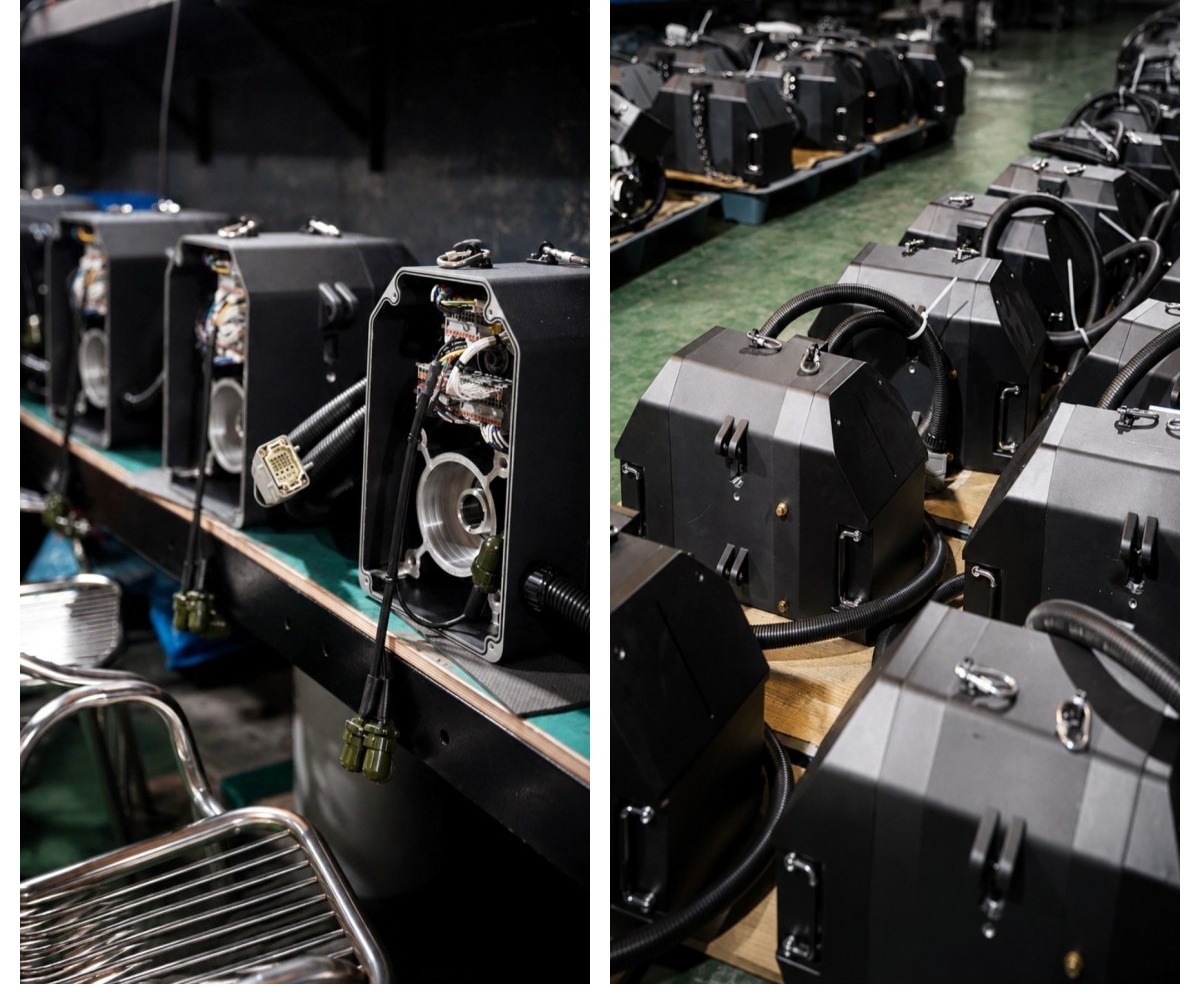

• 48 × 서보 체인 호이스트BGV C1 인증
• 정격 안전하중(SWL): 호이스트당 500kg
• 최대 이동 거리: 15m
• 절대 엔코더; ±1mm 위치 정확도
• 직사각형 트러스 링 16개4개씩 4개의 배열로 구성되어 있습니다.
• 링별 프로그래밍 가능 매개변수: 리프트, 틸트, 높이 오프셋
• 실행 모드: 축의 모든 조합에 걸쳐 완전 동기화 또는 비대칭 실행

제어 및 사전 시각화

설치에 앞서 전체 장비를 사전 시각화했습니다.판도 3D 소프트웨어— 1:1 시뮬레이션 환경 쇼 자동화 시스템블랙 워리어 시스템모든 큐 시퀀스는 현장에 하드웨어를 설치하기 전에 화면에서 프로그래밍, 검토 및 승인되었습니다. 시뮬레이션에서 확인된 내용이 실제 현장에서 실행되는 내용입니다.

하드웨어 통신은 다음을 통해 이루어집니다.EtherCAT 통신절대 엔코더를 통해 실시간 위치 피드백과 정전 시 위치 유지 기능을 제공합니다. 이벤트 또는 세션 간에 재원착이 필요하지 않습니다.

결과

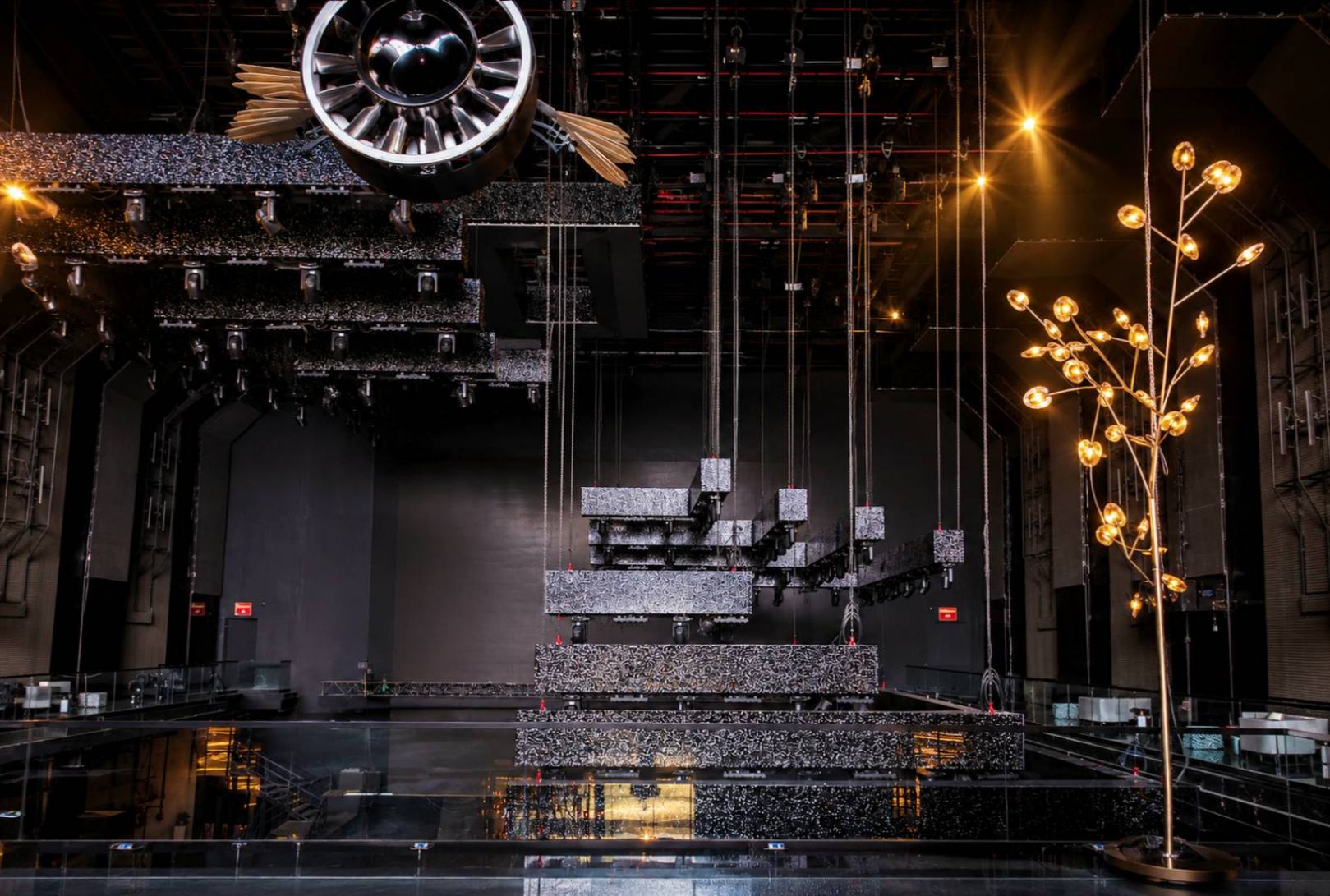

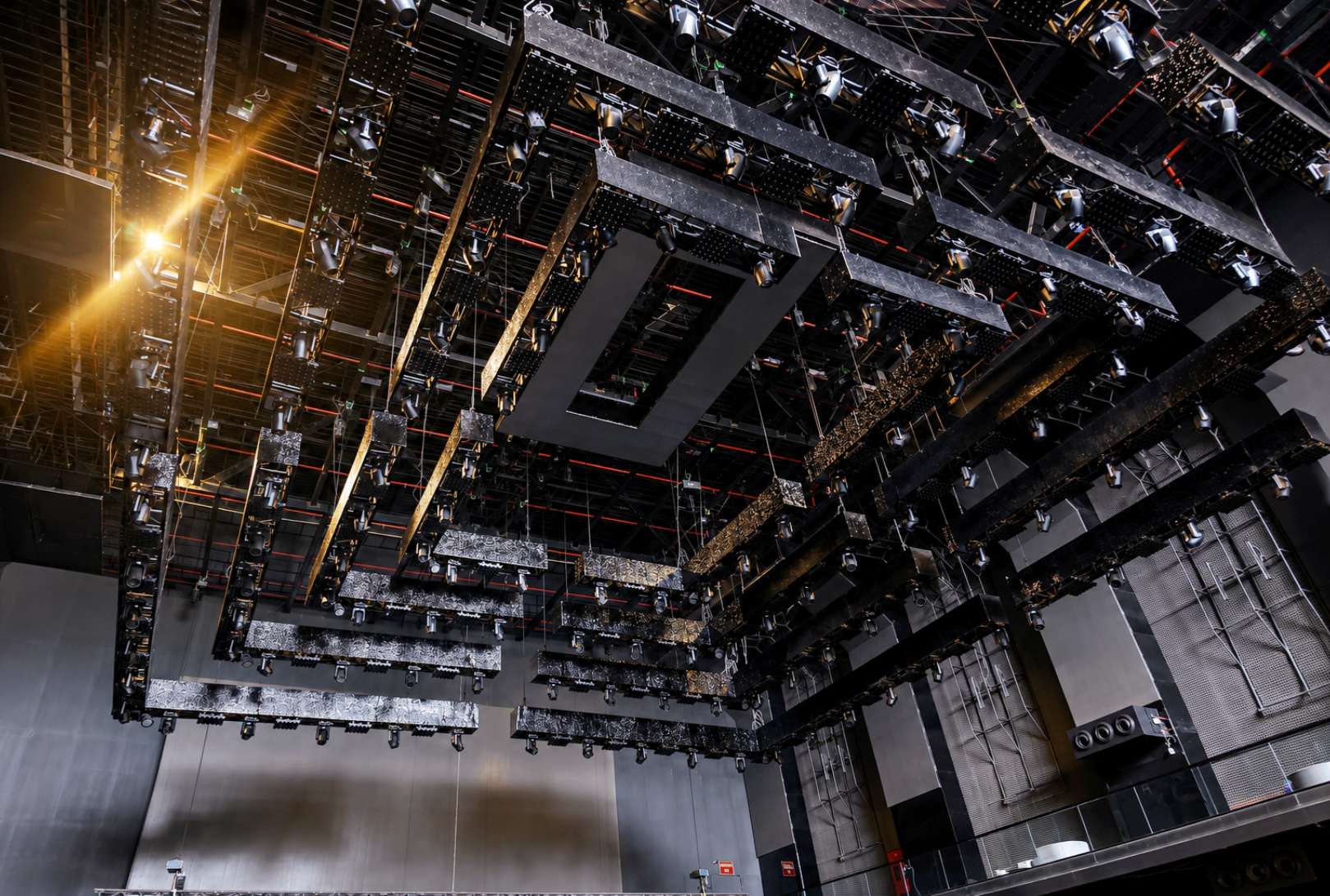

48개의 독립적으로 제어되는 축을 통해 장비의 각 링은 서로 다른 높이와 기울기를 동시에 유지할 수 있습니다. ±1mm의 위치 정확도는 아무리 복잡한 항공 촬영 구도라도 오차 없이 정확하게 불러와 재현할 수 있음을 의미합니다.

이 공연장의 천장 구조는 더 이상 고정되어 있지 않습니다. 모든 공연은 백지 상태의 캔버스와 프로그램 파일에서 시작됩니다.
