가수 위가윈 라이브 콘서트 | YZDITEC 41포인트 싱크로나이즈드 리깅 렌탈 케이스

41포인트 동기화 리깅 시스템: 위가윈 라이브 콘서트

콘서트 장비 대여 프로젝트에서 예상치 못한 문제가 한꺼번에 터지는 경우는 드물지만, 이번 프로젝트는 그랬습니다.
프로젝트 사양:서보 호이스트 41개 | 30포인트 LED 조명 시스템 (24m × 24m) | 조명 트러스 5개 | 예술 설치물 1개 | 단일 콘솔 제어

1. 개요

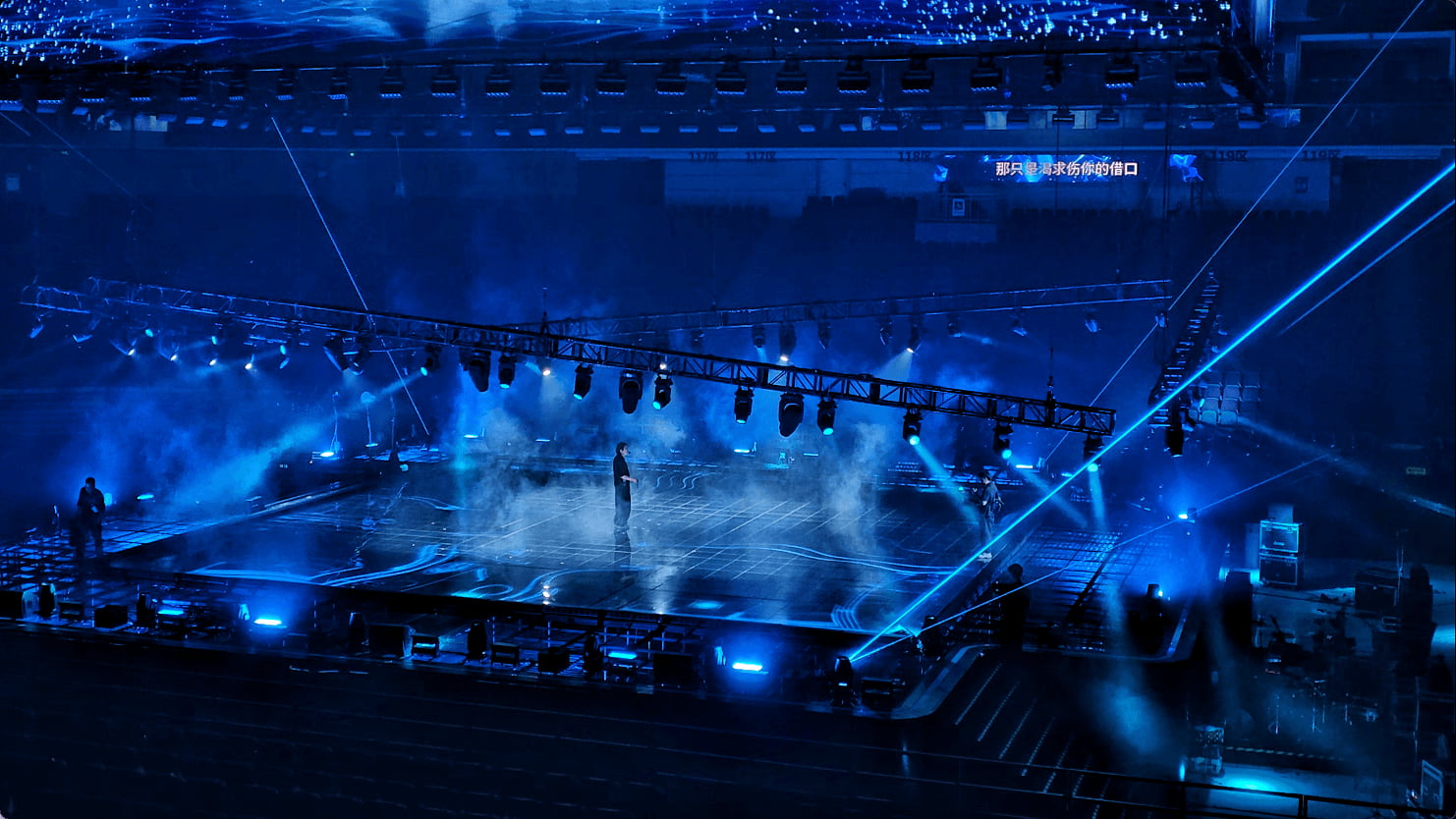

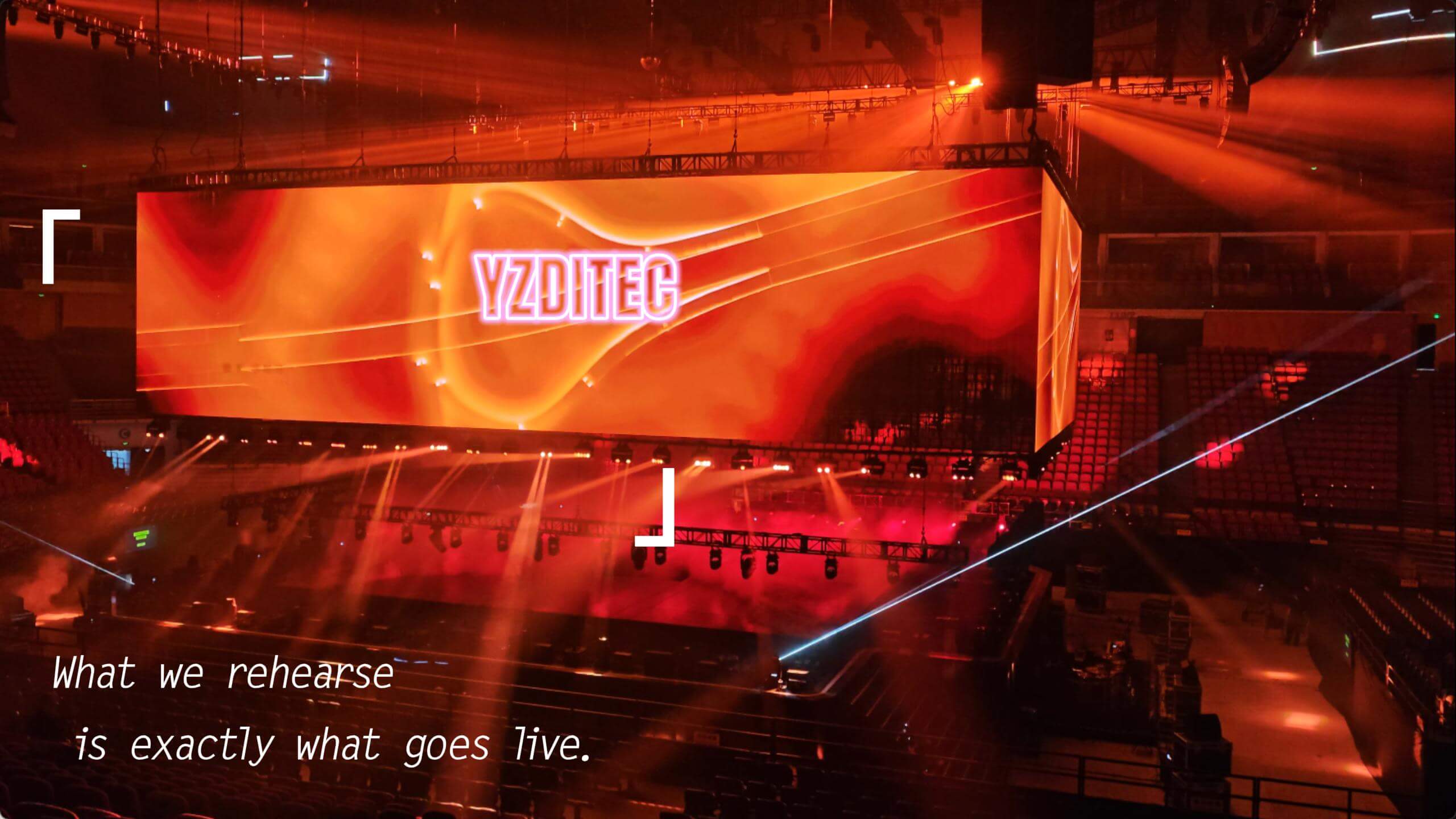

가수 위자윈의 라이브 콘서트에는 각각 다른 하중 분포와 움직임 요구 사항을 가진 41개의 독립적인 서스펜션 지점이 필요했습니다. 중심에는 30개의 동기화된 지점에 매달린 24m × 24m 크기의 사면 LED 스크린이 있었습니다. 여기에 10~20m 높이의 조명 트러스, 매달린 구형 구조물, 그리고 공연 내내 이어지는 정교한 상승-기울임-엇갈림 동작까지 더해졌습니다.

을 위한스테이지 자동화 팀그리고렌탈 회사이러한 다방면의 복잡성 때문에 기존의 수동 시스템은 한계에 부딪힙니다.

2. 과제: 대규모 정밀도 확보

리깅 시스템 설계는 두 가지 필수 원칙에 따라 이루어졌습니다.

동기화 정밀도— 576m² 크기의 LED 어셈블리를 옮기는 30대의 호이스트는 단 1mm의 오차도 허용해서는 안 됩니다. 위상 불일치가 발생하면 구조물이 뒤틀리거나 비상 정지 장치가 작동될 수 있습니다.

부하 안정성— 41개 지점에 걸쳐 가변적인 탑재량을 처리하기 위해, 전환 과정에서 흔들림이나 과속을 방지하기 위해 독립적인 토크 제어 및 실시간 모니터링이 필요했습니다.

3. 솔루션: 하나의 콘솔, 41개의 모터, 예상치 못한 문제 없음

우리는 배치했습니다41 BGV C1 인증 서보 체인 호이스트단일 채널을 통해 조율됨자동화 콘솔3D 시뮬레이션 및 오프라인 프로그래밍을 지원합니다.

공연 전 준비 과정:

• 3D 시뮬레이션을 통해 행사장 배치 및 부하 분산을 모델링했습니다.
• 모든 시퀀스는 오프라인에서 프로그래밍하고 가상으로 테스트했습니다.
• 각 리깅 지점별로 사전 구성된 안전 한계

공연 당일 실행:

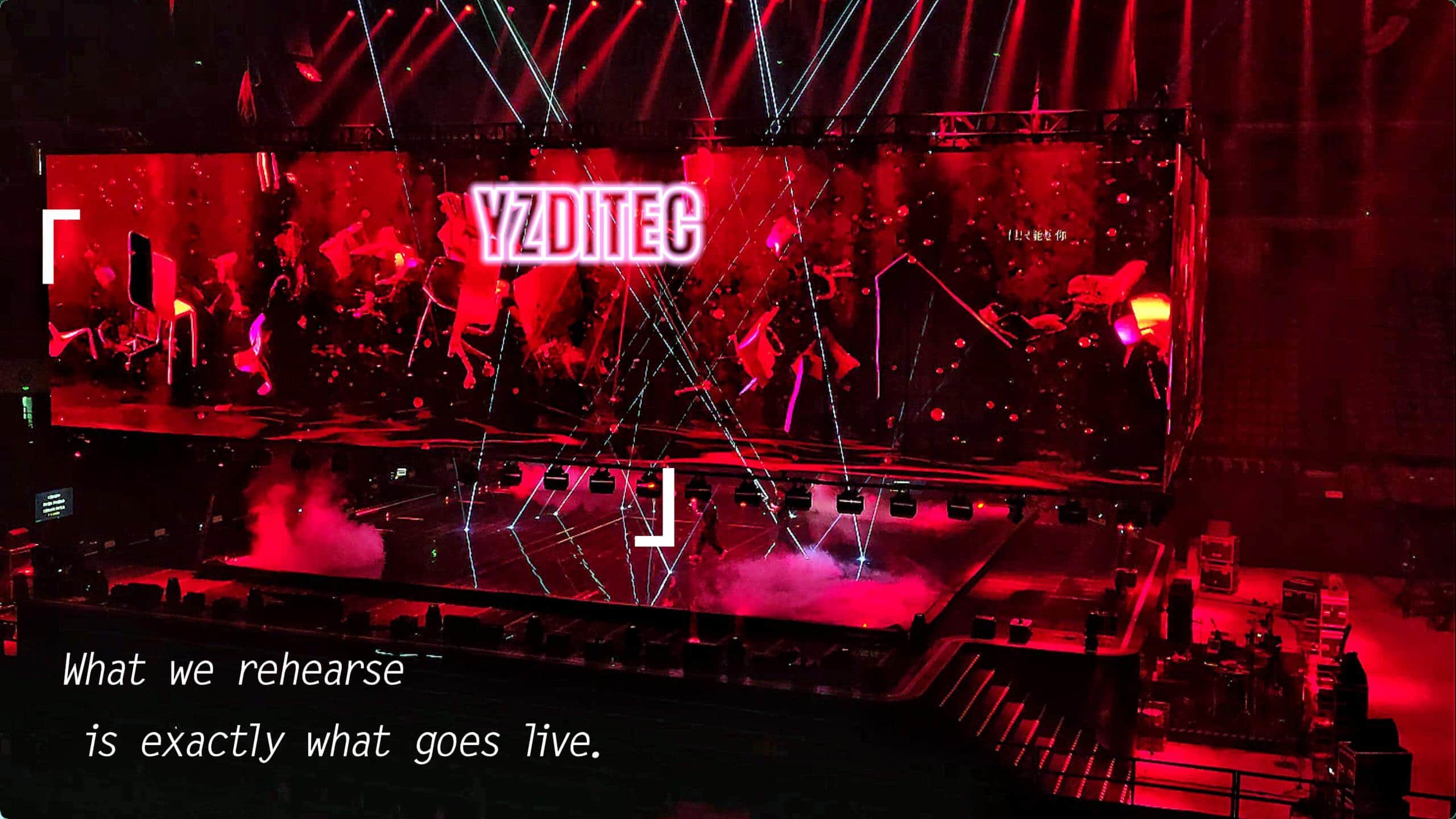

• 모든 모터의 위치 및 부하를 실시간으로 모니터링합니다.
• 단일 신호 명령으로 다축 이동이 시작됩니다.
• 자동 안전 경고 시스템은 이상 징후가 눈에 띄기 전에 이를 감지하여 알려줍니다.

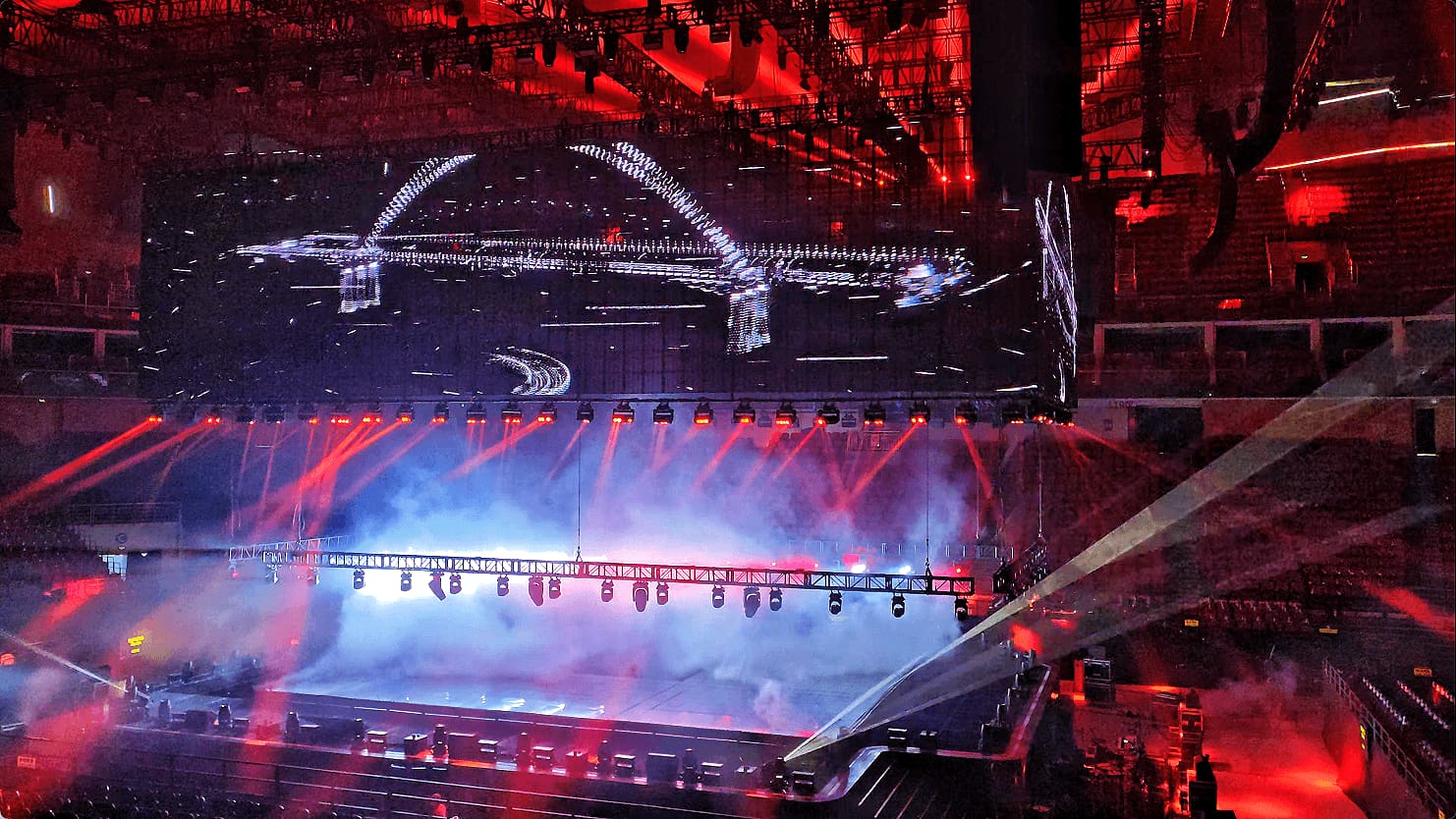

전체무대 장비 시스템41개의 개별 승강기가 동기화를 유지하려고 애쓰는 것이 아니라, 하나의 통합된 기계처럼 작동했습니다.

공연: 깔끔한 움직임, 극적인 요소 없음

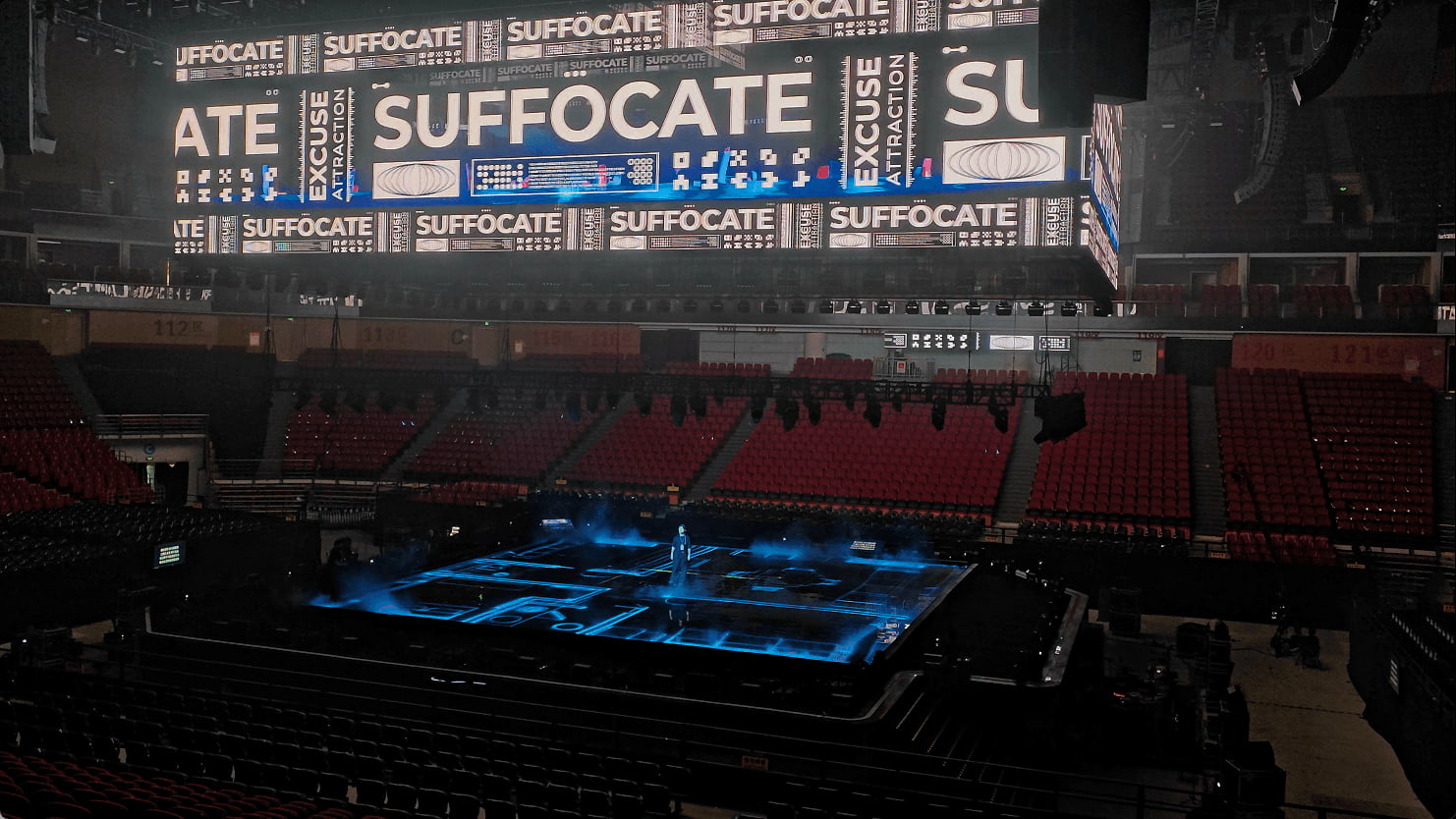

모든 프로그래밍된 시퀀스가 ​​사양대로 실행되었습니다. LED 화면은 흔들림 없이 들어 올려지고, 기울어지고, 위치가 변경되었습니다. 비상 정지도 없었고, 수동 조작도 필요 없었습니다.

임대 배포의 경우라이브 콘서트환경, 그것이 우리가 추구하는 기준입니다.

4. 기술적 기반

서보 체인 호이스트ts:

• BGV C1 안전 인증(엔터테인먼트 장비 설치에 대한 제3자 검증)
• 절대 엔코더 피드백을 이용한 폐루프 서보 제어
• 위치 정확도 ±1mm

제어 콘솔:

• EtherCAT 실시간 네트워크(1밀리초 미만 동기화)
• 3D 사전 시각화 및 오프라인 프로그래밍
• 무선 모니터링을 위한 모바일 호환성

자세한 내용을 보시려면 아래를 클릭하여 전체 영상을 시청하세요.
