제품 세부정보

사용자 정의 트랙 키 기능

트랙 길이:

이동 및 엘리베이터 이용 편의를 위해 표준 길이는 구간당 2m입니다. 1m와 3m 중 선택 가능합니다.

트랙 하중 용량:

트랙 하중 용량은 600kg/m2이며, 안전 계수는 2배 이상입니다.

트랙의 무게:

선택된 트랙 본체의 자중은 19kg/m로, 무게를 줄여 운송과 설치가 용이해졌습니다.

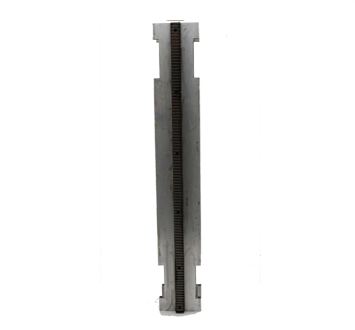

트랙 드라이브:

사용 시나리오에 모듈식 설정이 포함된다는 점을 고려하면, 트랙과 트롤리 기어 사이에 기어 전달이 사용됩니다.

트랙 연결:

트랙 연결은 편리하고 간단하며, 안정적이고 신뢰할 수 있습니다. 트랙 연결에는 나사와 압력 블록이 사용되며, 트랙과 트러스 연결에는 조명 후크가 사용됩니다. 조명 후크의 연결 지점은 트러스 측면 파이프의 간섭을 피하기 위해 트랙에서 앞뒤로 조정할 수 있습니다. 기본 트랙 연결 플레이트는 400x400 트러스이며, 다른 크기는 옵션으로 제공됩니다.

공중 트랙 배선:

총 길이가 10m 미만인 고소 작업대의 경우, 팽팽하게 당겨진 강철 와이어 로프를 사용하여 커튼을 걸 수 있습니다. 10m가 넘는 고소 작업대의 경우, 강철 와이어 로프의 중앙 부분이 상당히 늘어져 커튼을 걸기 위한 별도의 구조용 프로파일이 필요합니다.

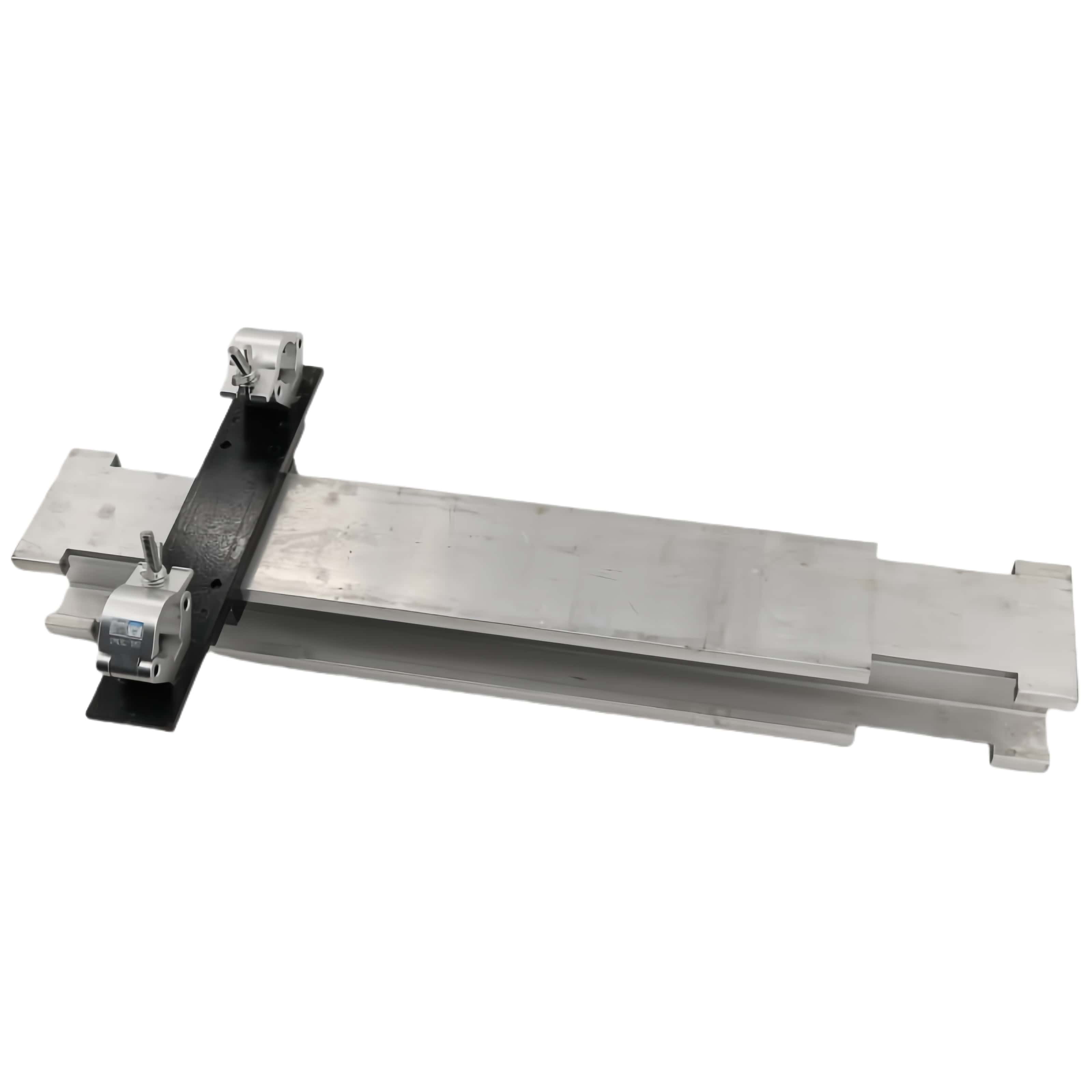

트랙 및 트러스 연결에 사용되는 조명 후크:

트랙을 트러스에 연결하는 데 사용되는 조명 후크는 TUV 인증을 받았으며, 각 후크는 최대 750kg의 하중을 견딜 수 있습니다.

트랙 하중 및 매달림 지점 스팬:

트랙 하중은 아래 표에 표시된 것처럼 매달린 지점의 길이와 관련이 있습니다(안전 계수는 2배).

매달린 지점 간격(m) 하중 용량(kg)
1.5m	1200	1200	1200
3m	400	650	1000
4m	225	300	500

트랙 설치

조명 후크 구성 요소를 사용하여 트랙을 빠르게 조립하고 분해할 수 있으며, 트랙 길이를 따라 자유롭게 배치할 수 있어 유연하고 편리하게 사용할 수 있습니다.
궤도 구간은 볼트와 너트를 사용하여 연결됩니다.

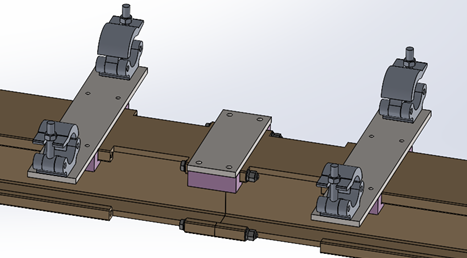

압력판 구성 요소는 잠금 판에 볼트를 사용하여 궤도의 두 구간을 함께 고정하는 방식으로 궤도 조인트에 설치되며, 이를 통해 조인트의 강성과 매끄러움이 증가합니다.

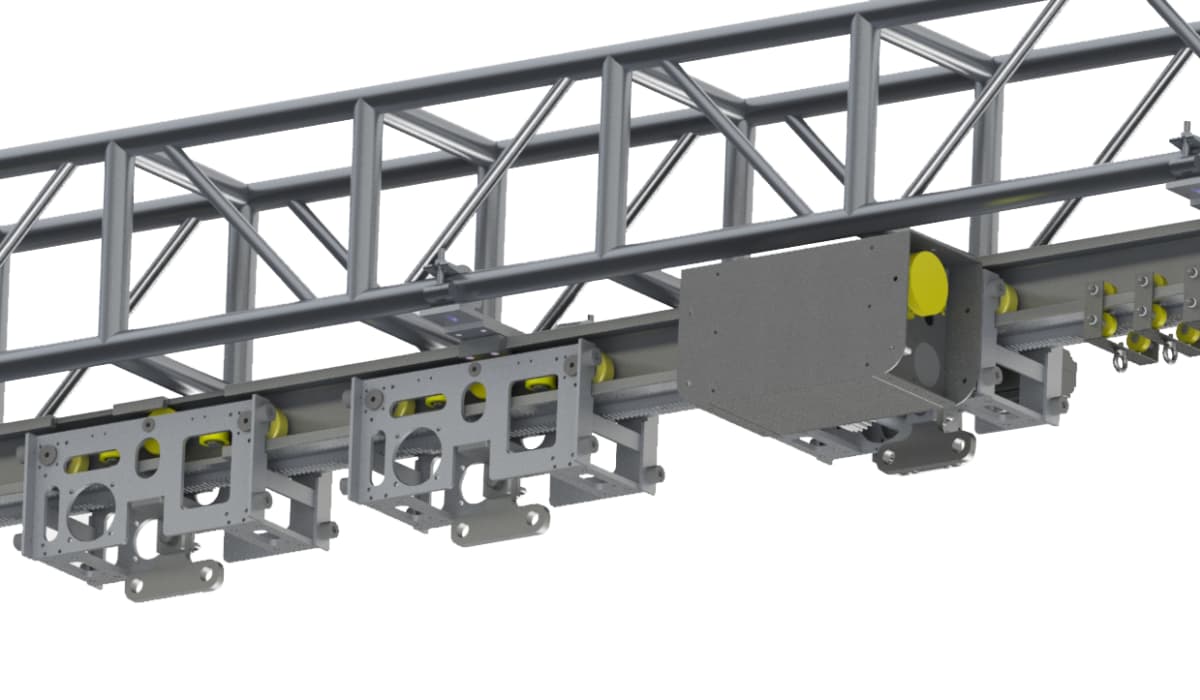

매달기 설치

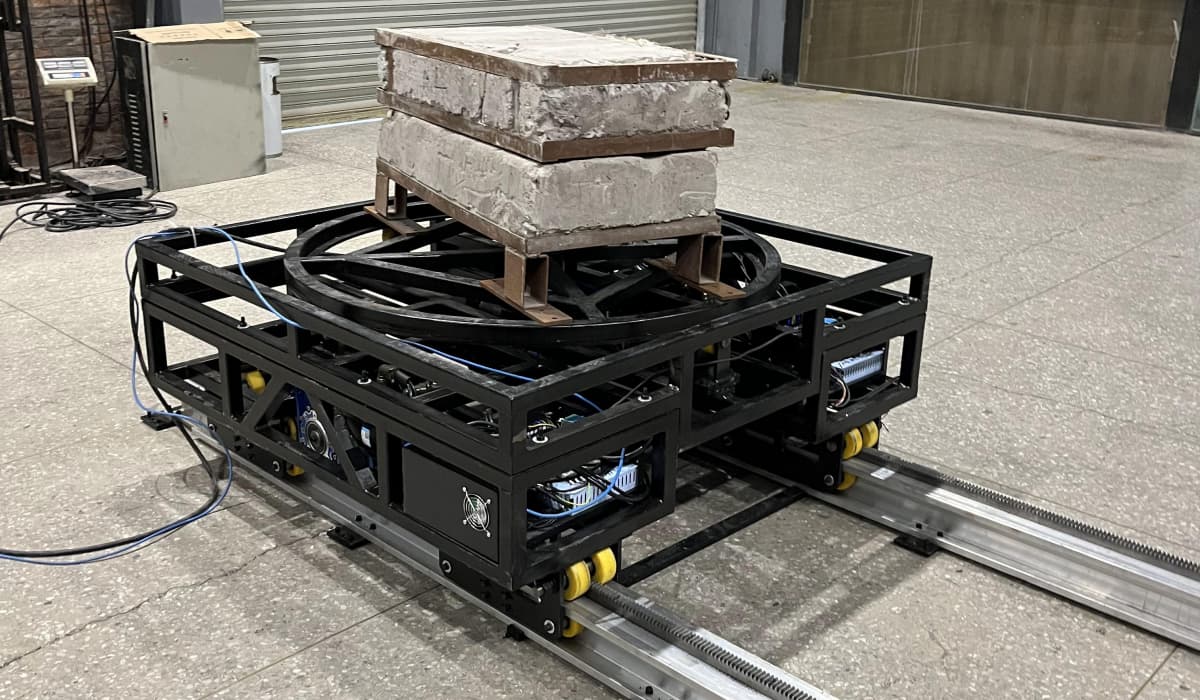

지상 이중 사양 설치

핫 태그 : 무대 LED 디스플레이용 이동식 레일 시스템 통합 도체가 있는 트랙 프로필 무대 자동화 트랙 및 전원 공급 레일 LED 슬라이드 스크린 개폐 기계식 트랙 단일 거더 동력 엔드 트럭 LED 패널용 트랙 컨덕터 레일 파워 레일이 있는 무대 LED 스크린 트랙 슬라이딩 LED 스크린 컨덕터 레일 시스템 LED 디스플레이용 모터화 레일 시스템 전원 레일이 있는 무대 LED 벽 모션 시스템

메시지를 남겨주세요

메시지를 남겨주세요. 최대한 빨리 답변해 드리겠습니다.

관련 제품

파워 트롤리 - 서보 슬라이딩 시스템

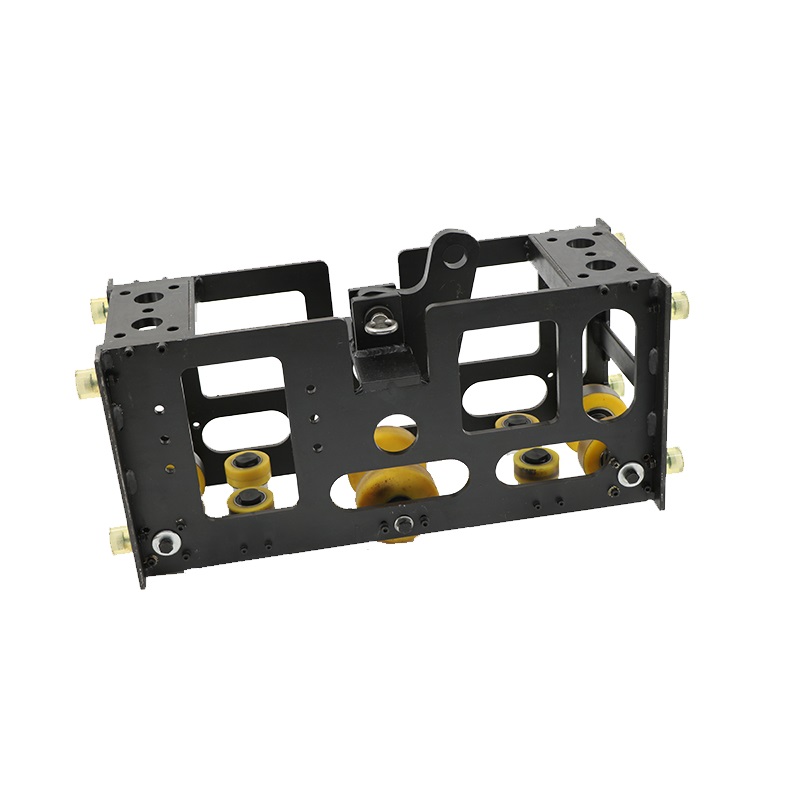

모듈형 슬라이딩 트랙 시스템은 YZ DITECH에서 무대 장치, 역동적인 전시 디스플레이, 영화 특수 효과 장면을 위해 특별히 설계한 효율적인 솔루션입니다. 이 시스템은 파워 트롤리, 슬레이브 트롤리, 맞춤형 트랙의 세 부분으로 구성됩니다. 지능형 제어 시스템을 긴밀하게 통합하여 여러 파워 트롤리의 고정밀 위치 지정 및 동기화된 제어를 구현합니다. 이 시스템은 고정밀, 높은 신뢰성, 저소음, 간편한 설치를 특징으로 하는 전기 기계식 설계를 채택하여 다양하고 복잡한 적용 시나리오에 적합합니다. 핵심 기술 매개변수 매개변수 항목 기술 인덱스 구현 방법 위치 정확도 ±0.3mm (모든 위치) 절대 서보 모터 + 캠 감속기 + 기어 전달 반복 위치 정확도 ±0.1mm 실시간 피드백 최대 작동 속도 2m/s(조정 가능) 벡터 제어 알고리즘 동기화 정확도 ≤±0.5mm (다중차량 편대) EtherCAT 실시간 버스 주요 특징✔ 고정밀 이동 - 매끄러운 LED 화면 위치 조정을 위해✔ 견고한 성능 - 1100kg 용량(22000kg 당김 하중)✔ 원활한 통합 - 서보 호이스트 및 트러스 시스템과 함께 작동합니다.
