콜드, 웜, 핫 스탠바이: 라이브 무대 제어에 있어 실질적인 차이점

무대 리프트가 4미터 위로 올라가고 있고, 아직도 계속 올라가고 있다. 7번째 큐가 시작된 지 12초가 지났다. 무대 장치는 정확히 필요한 위치에 있었다. 그런데 갑자기 메인 콘솔이 멈춰버리면서 모든 게 엉망이 되어버렸다.

경고 메시지도 없고, 카운트다운도 없고, 화면은 검게 나옵니다.

다음 30초 동안 무슨 일이 일어날지는 전적으로 단 하나의 질문에 달려 있습니다. 귀사의 제어 시스템은 핫 스탠바이 이중화 기능을 갖추고 있습니까?

1. 없으면: 다음과 같은 상황을 관리해야 합니다

제어 콘솔이 고장 나면 모션 제어 시스템은 명령 소스를 잃게 됩니다. 안전 시스템 구성 방식에 따라 기계는 제자리에 고정되거나 경고등이 켜집니다. 카테고리 0 정지 — 즉각적이고 통제되지 않은 정지.

어느 쪽이든, 다음에 이어지는 상황은 누구도 관객 앞에서 연출하고 싶어하지 않는 상황입니다.

• 콘솔 오류를 진단하세요
• 시스템을 재시작하고 다시 로드하세요. 파일 표시
• 시스템을 재시작한다고 해서 위치 기록이 정확하게 유지되는 것은 아니므로, 모든 장비의 현재 위치를 수동으로 확인하십시오.
• 감독과 무전으로 통화하면서 프로그램이 잠정 중단되었다고 설명하세요.

이건 가상 시나리오가 아닙니다. 하드웨어는 고장 나고, 소프트웨어는 충돌하며, 운영체제는 최악의 순간에 업데이트를 배포합니다. 이 업계에 오래 종사했다면 직접 경험했거나 경험한 사람에게서 들어봤을 겁니다.

2. 세 가지 유형의 백업 - 공연 도중에 실제로 작동하는 것은 단 하나뿐입니다

"백업"이라는 단어는 그 실제 의미를 묻기 전까지는 안심이 되는 말처럼 들립니다. 제어 시스템에는 세 가지 주요 아키텍처가 있으며, 실제 운영 환경에서는 이 세 가지 아키텍처가 모두 똑같이 유용한 것은 아닙니다.

a. 콜드 스탠바이
백업 시스템은 전원이 꺼진 상태로 보관됩니다. 주 시스템에 장애가 발생하면 보조 시스템의 전원을 수동으로 켜서 온라인 상태로 전환합니다. 복구 시간은 최소 몇 분입니다. 중요하지 않은 애플리케이션에는 사용 가능하지만, 공연 도중에는 사용할 수 없습니다.

b. 웜 스탠바이
백업은 실행 중이지만 동기화는 주기적이며 지속적이지 않습니다. 기본 서버에 장애가 발생하면 보조 서버가 몇 초 또는 몇 분 정도 뒤쳐진 데이터를 사용하여 인계받습니다. 이는 개선된 점이지만 여전히 격차가 존재하며, 실시간 운영 환경에서는 이러한 격차가 큰 손실로 이어질 수 있습니다.

c. 핫 스탠바이
기본 서버와 보조 서버는 동시에 실행됩니다. 시스템 상태는 두 서버 간에 동일하게 유지됩니다. 지속적이고 자동으로기본 서버에 장애가 발생하면 보조 서버는 이미 모든 최신 데이터를 보유하고 있으므로 중단 없이 즉시 제어권을 인계받습니다.

이해를 돕기 위한 비유는 다음과 같습니다. 쌍발 엔진 항공기를 생각해 보세요. 두 엔진 모두 항상 가동됩니다. 하나가 고장 나더라도 다른 하나가 중단 없이 부하를 처리합니다. 첫 번째 엔진이 멈춘 후에 "백업 엔진"을 시동하는 것이 아닙니다. 그것은 콜드 스탠바이(냉각 대기)이며, 이미 비행기는 위험에 처한 상태입니다. 핫 스탠바이(열상 대기)는 두 엔진이 항상 가동되는 상태를 의미합니다.

무대 자동화 맥락에서 핫 스탠바이가 제공하는 기능에 대한 기술 용어는 다음과 같습니다. 범프리스 페일오버전환 과정은 제어 출력에 아무런 지장 없이 진행됩니다. 위치 데이터는 이미 실시간으로 동기화되고 있었기 때문에 보조 장치에 완벽하게 보존됩니다. 기계는 지휘관이 바뀌었다는 사실조차 인지하지 못합니다.

3. 현장에서 실제로 어떤 모습일까요?

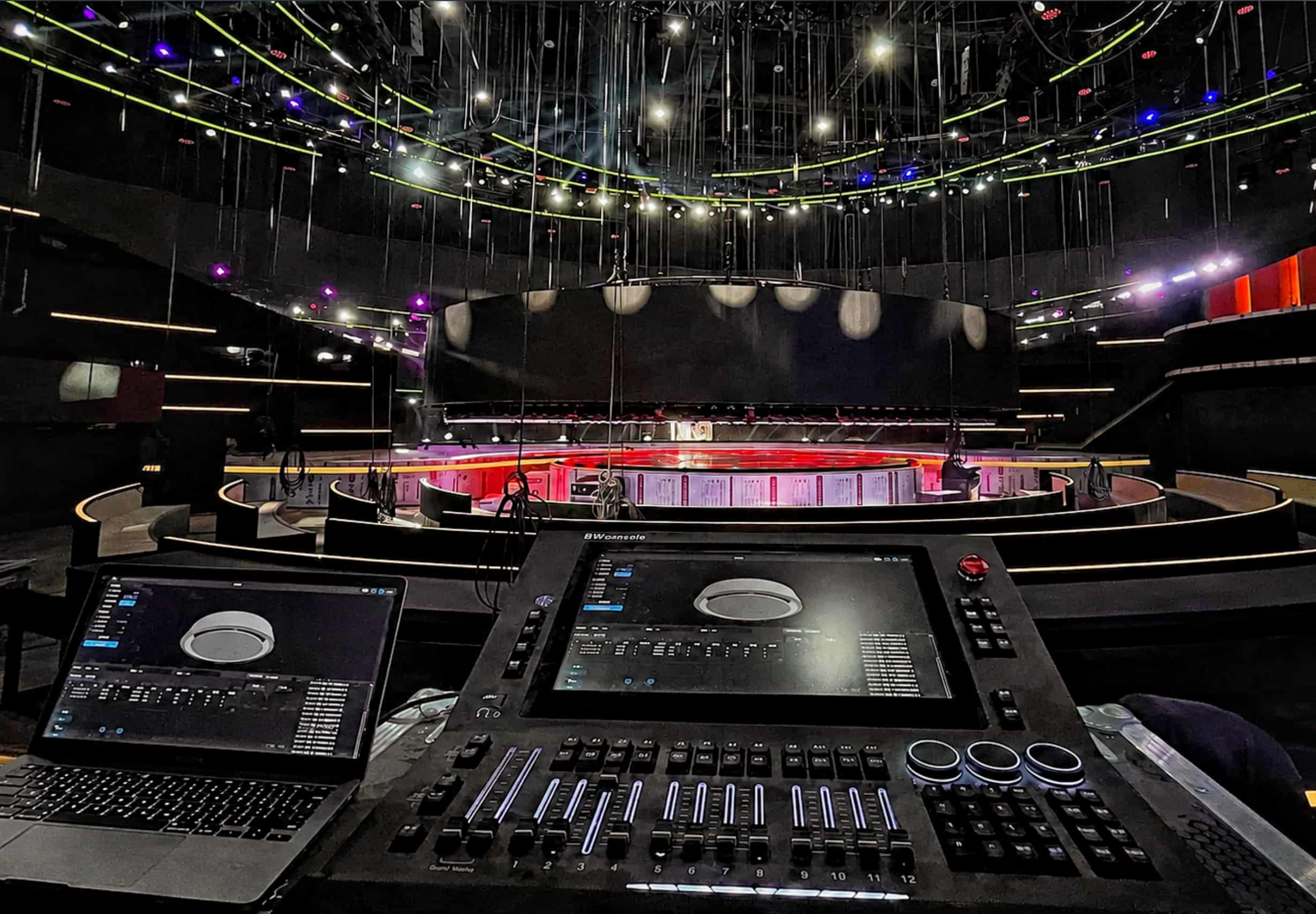

가장 일반적인 실제 배포 방식은 간단합니다.

주요한: 하드웨어 제어 콘솔
반성: 동일한 제어 소프트웨어가 실행되는 노트북 PC

두 장치는 동일한 로컬 네트워크에 연결됩니다. 기본 및 보조 역할은 시스템 기본 설정에서 할당됩니다. 동기화가 시작되면 백그라운드에서 지속적으로 실행되므로 수동 작업이나 추가 구성이 필요하지 않습니다.

공연 도중 메인 콘솔에 오류가 발생하면 다음과 같은 상황이 발생합니다.

1. 시스템이 연결 끊김을 감지합니다.
2. 통제 기관 자동으로 이체됩니다 2차로
3. 기계는 현재 큐를 중단 없이 계속 실행합니다.
4. 운영자가 노트북에서 제어권을 넘겨받아 오프라인으로 콘솔 오류를 처리합니다.

아니요 귀환 필수 사항입니다. 파일 재로드 표시가 필요 없습니다. 수동 위치 확인도 필요 없습니다. 이것이 바로 실제 무중단 페일오버입니다.

상설 공연장이나 더 높은 수준의 이중화 시스템이 필요한 제작 환경의 경우, 듀얼 콘솔 구성(콘솔 ↔ 콘솔) 동일한 네트워크, 동일한 동기화 로직, 동일한 장애 조치 동작을 지원합니다.

(이중화된 제어 시스템은 수년간 주요 투어 공연에서 표준 사양으로 사용되어 왔습니다. 그 이유는 간단합니다. 하나의 제어 장치가 고장 나더라도 다른 장치가 이미 작동 중이며 동기화되어 있기 때문입니다.)

4. 버전 차이 문제 - 그리고 이를 해결하는 두 가지 방법

핫 스탠바이는 프로그램 실행 중 발생하는 장애를 처리합니다. 하지만 별도의 솔루션이 필요한 시나리오도 있습니다.

운영자 A가 노트북을 가지고 외부로 나갑니다. 동기화 연결이 끊어집니다. 현장으로 돌아온 운영자 B는 콘솔에서 쇼 파일을 계속 편집합니다. 큐를 추가하고 기존 큐를 수정하는 등의 작업을 합니다. 다음 날 두 장치가 다시 연결됩니다. 쇼 파일이 더 이상 일치하지 않습니다. 버전 불일치와 큐 시퀀스 충돌이 발생합니다.

그 안에서 BW 콘솔두 작업 모두 시스템의 동기화 인터페이스 내에서 직접 실행됩니다.

이 문제를 해결하는 두 가지 방법:

옵션 1 — 원클릭 동기화
한 번에 최신 버전의 전체 프로그램 파일을 한 기기에서 다른 기기로 전송합니다. 전체 덮어쓰기 방식이며, 가장 빠른 방법입니다. 기존 버전이 확실히 올바른 경우에 가장 적합합니다.

옵션 2 — 선택적 동기화
동기화할 큐를 수동으로 선택합니다. 변경된 콘텐츠만 전송하여 양쪽 기기의 유효한 데이터를 유지합니다. 두 기기 모두 병합해야 할 유용한 편집 내용이 있는 경우에 가장 효과적입니다.

두 가지 방법 모두 단방향어떤 버전이 기준 버전인지 결정한 다음 해당 버전을 푸시하세요. 모호함이 없고, 실수로 잘못된 파일을 덮어쓰는 일도 없습니다.

5. 각 이해관계자에게 미치는 영향

감독 및 제작 관리자: 콘솔 하드웨어 고장이 쇼를 중단시키지는 않습니다. 쇼의 연속성은 설계상 보장된 사항이지, 희망사항이 아닙니다.

자동화 운영자: "백업 시스템이 가동 중입니다"와 "안전망 없이 비행 중입니다"의 차이는 현장에서 경험하게 될 심리적 부담의 가장 큰 변화 중 하나입니다. 이는 분명한 사실이며, 두 상황을 모두 겪어본 사람이라면 누구나 알 것입니다.

기술 책임자 및 구매 담당자: 제어 이중화는 사양 단계에서 결정되는 사항이며, 나중에 고려할 사항이 아닙니다. 특정 규모 이상의 프로덕션이나 엄격한 안전 등급을 요구하는 공연장에서는 핫 스탠바이는 선택 사양이 아니라 기본 엔지니어링 요구 사항입니다.

6. 핫 스탠바이가 지원하지 않는 기능

한계를 명확히 하는 것이 중요합니다.

핫 스탠바이는 다음을 보호합니다. 제어 계층 단일 장애점 — 특히 콘솔이나 PC가 다운되는 경우를 말하는 겁니다. 하지만 그런 일은 일어나지 않습니다.

• 기계적 고장을 해결하십시오 (모터가 고장 나면 모터가 고장 나는 것입니다).
• 비상 정지 회로, SIL 등급 안전 시스템 또는 절대 엔코더 이중화 장치를 교체하십시오.
• 네트워크 계층 전체 장애로부터 보호합니다 — 이더캣 기간망 장애는 별도의 문제로, 그에 맞는 이중화 설계가 필요합니다.

핫 스탠바이 및 기계식 안전 시스템 — 카테고리 0/1 비상 정지 버튼과부하 보호, 이중 채널 위치 피드백은 병렬적이고 상호 보완적인 안전 계층입니다. 어느 하나가 다른 하나를 대체할 수 없습니다. 완전한 안전 아키텍처에는 둘 다 필요합니다.

7. 다시 그 어두운 화면으로

리프트는 4미터 높이에 있습니다. 47번 큐가 작동 중입니다. 메인 콘솔은 검은색입니다.

핫스탠바이 기능 포함: 운영자는 노트북을 흘끗 본다. 쇼는 계속된다. 콘솔 오류는 배경에서 조용히 처리된다. 관객들은 아무것도 눈치채지 못한다.

그것 없이는: 기계가 멈춘다. 감독의 무전기에서 지직거리는 소리가 난다. 공연은 잠정 중단되었다.

이 두 가지 결과는 공연 전 준비 과정, 공연장 문이 열리기 5분 전 점검, 그리고 매일 밤 두 장비를 모두 정상적으로 작동시키도록 관리하는 규율에 따라 결정됩니다.

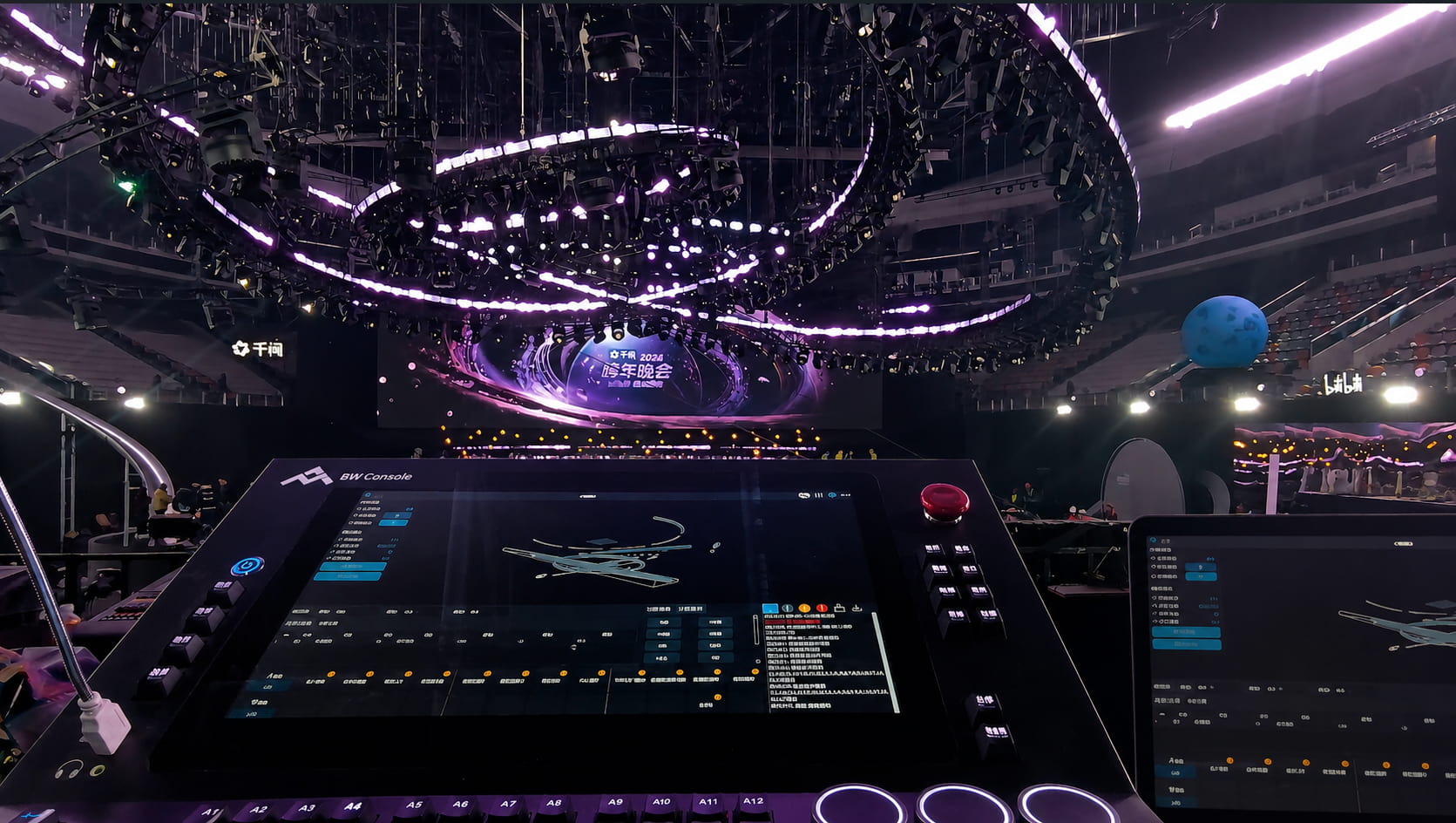

YZDITEC의 판도 3D 시뮬레이션 CNC 시스템 (BW 콘솔)은 콘솔 ↔ PC 및 콘솔 ↔ 콘솔 핫 스탠바이 이중화 구성을 지원하며, 투어 공연, 라이브 콘서트 및 상설 공연장 설치 환경에 배포할 수 있습니다.
