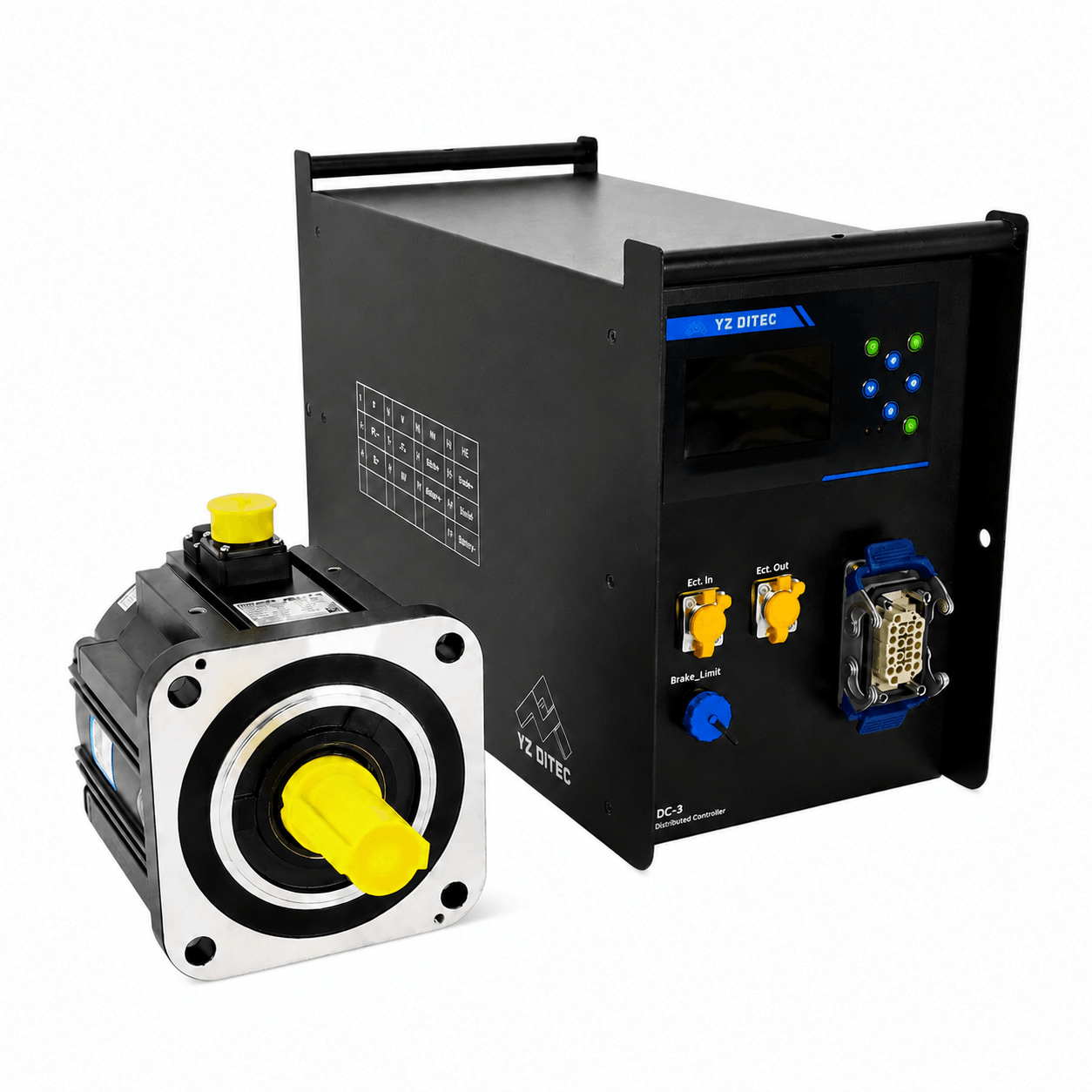

BW 서보 드라이브 및 모터 키트

BW-DC 드라이브 컨트롤러

범주

사양

전원 입력

교류 380V ±10%, 50~60Hz

위치 정확도

±0.1 mm의 반복성

응답 대역폭

3kHz

의사소통

EtherCAT (125μs 동기화 주기)

비상 정지

카테고리 0 및 카테고리 1 (IEC 60204-1)

안전 아키텍처

3중 안전 장치: 하드웨어 제한 + 소프트웨어 제한 + 메인 컨트롤러 감시 기능

브레이크 컨트롤

이중화된 브레이크 회로

보호 한도

소프트웨어 제한 / 하드웨어 과도 이동 제한 / 비상 정지 제한 / 로드셀 과부하

로컬 패널 기능

원점 설정, 전진/후진 조그, 모터 방향 설정, 알람 진단, 조이스틱 포트

열 모니터링

내장형 온도 추적 기능과 원격 알림 기능

인터페이스

EtherCAT 2개, 로드셀 커넥터, 원격 제어 커넥터, 항공 플러그 세트(수+암), 안전 전원 스위치, 고하중 커넥터, 비상 정지 체인

작동 온도

0°C ~ 50°C

생태계

블랙 워리어 시스템의 기본 유닛; 다음 유닛과 짝을 이룹니다. BW-MC 마스터 컨트롤러 그리고 Pando 3D 소프트웨어

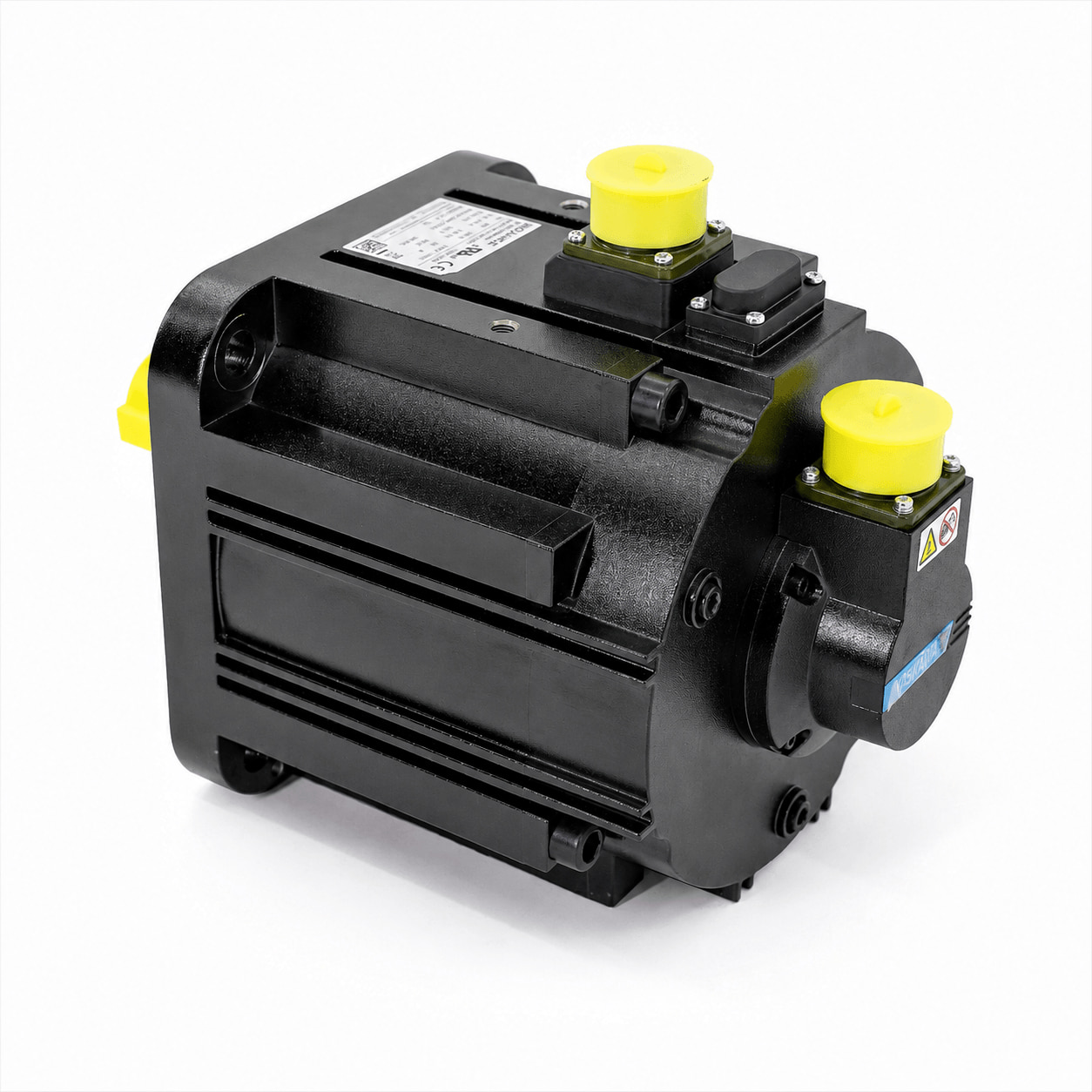

서보 모터 (묶음 상품)

범주

사양

인코더 유형

23비트 절대 회전 엔코더(8,388,608 ppr)

통신 프로토콜

이더캣

사용 가능한 전력 등급

호환 가능한 애플리케이션

서보 체인 호이스트 - 신규 설치 또는 기존 모터+인코더 방식에서 업그레이드하는 개조

전동식 궤도 트롤리 능동 운반 장치

키네틱 LED 스크린 시스템(선형 이동 및 회전식 기울기 축)

서보 전기식 리프트 스테이지 및 가위형 플랫폼

맞춤형 무대 자동화 시스템에는 분산 구동 장치가 필요합니다.

완성

BW 서보 드라이브 및 모터 키트는 기본 구성품입니다. 블랙 워리어 시스템그것은 ~에 직접 연결됩니다. BW-MC 서보 마스터 컨트롤러 EtherCAT 링 토폴로지를 통해 연결되며, 그 안에서 완벽하게 주소 지정이 가능합니다. Pando 3D 시뮬레이션 소프트웨어 사전 시각화 및 큐 프로그래밍용입니다. 타사 프로토콜 브리지가 필요하지 않습니다. 추가 구성 계층이 없습니다.

요청 시 구동 정격 선정 가이드 및 기계식 인터페이스 맞춤 설정이 가능합니다. 특정 용도에 맞는 구성은 YZDITEC에 문의하십시오.
