97채널 모션 통합 — 써틴 울브스 나이트클럽 프로젝트

최근 저희는 나이트클럽을 위한 모션 그래픽 프로젝트를 성공적으로 완료했습니다. 트랙 스크린, 접이식 무대, 고속 투명 리프트, 플로팅 링 시스템 등을 통합하여 고객의 시각적 방향과 테마 콘셉트에 맞춰 디자인했습니다.

기술적 과제

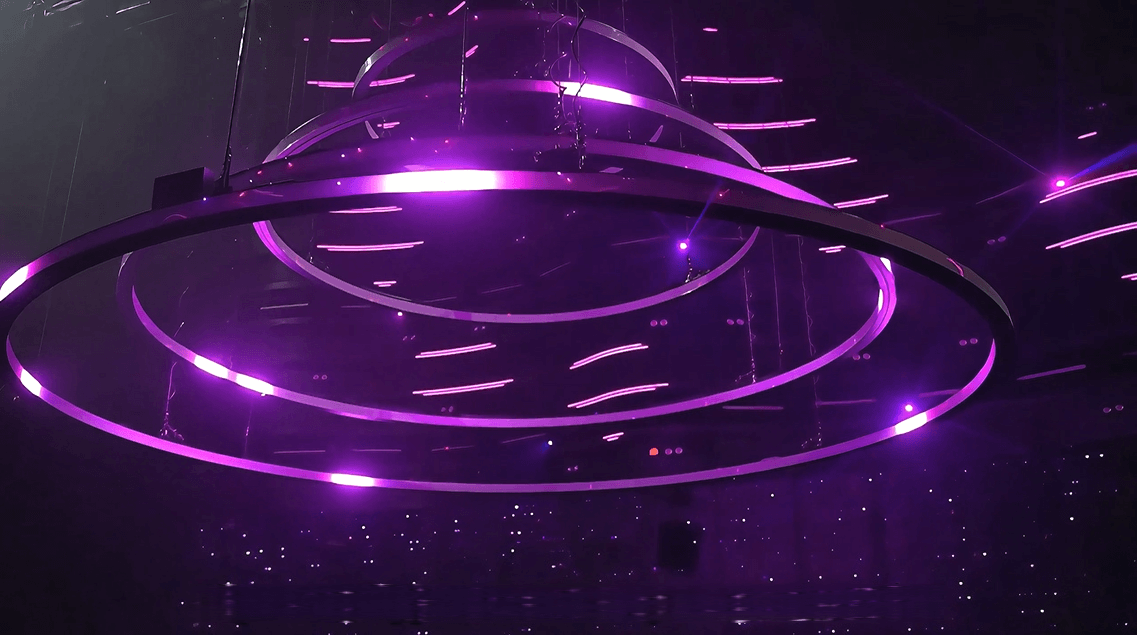

• 트랙 개폐 패널, 숨겨진 스크류 리프트 DJ 데크, 고속 투명 리프트, 다지점 링 스윙 등 여러 가지 기계 장치를 결합하여 하나의 동기화된 쇼를 구현합니다.

• 97개의 모션 채널 전반에 걸쳐 부드러운 장거리 이동과 정밀한 동작을 보장합니다.

• 안전과 충돌 방지를 유지하면서 80대의 고속 리프트를 이용해 물결/파도 형태의 조명 효과를 연출합니다.

우리의 솔루션

당사는 11m 트랙에 4개의 동기화된 트랙 개폐 패널을 설치했습니다(정밀 동기화 캐리지 구동 장치, 선형 가이드, 비례 제어 모션 프로파일 및 안정적인 개폐를 위한 통합 안전 연동 장치 포함).

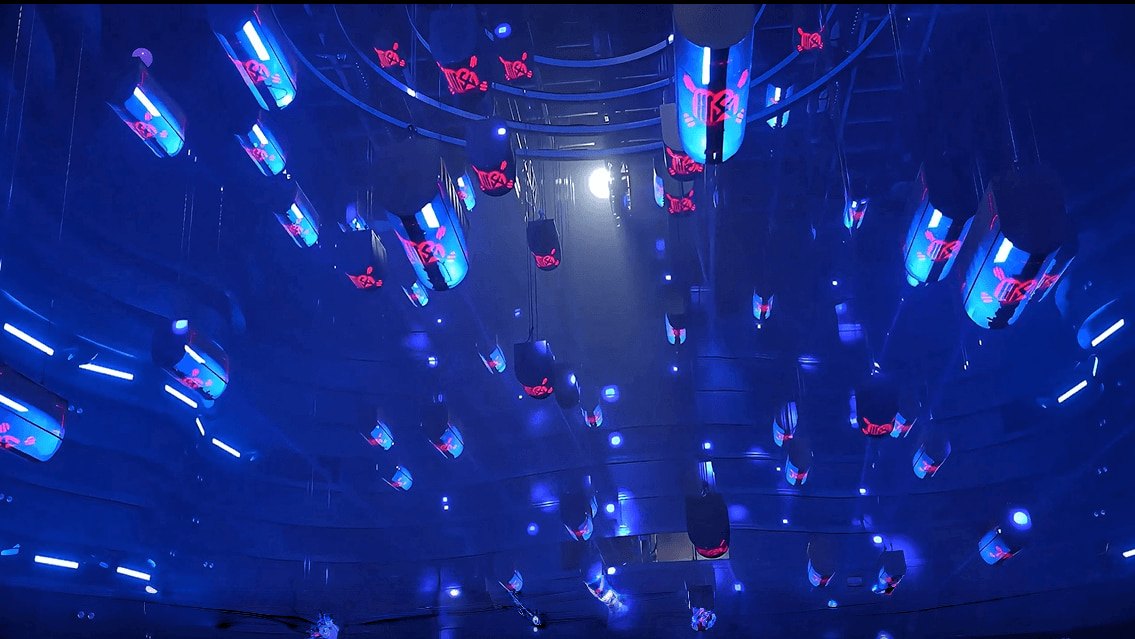

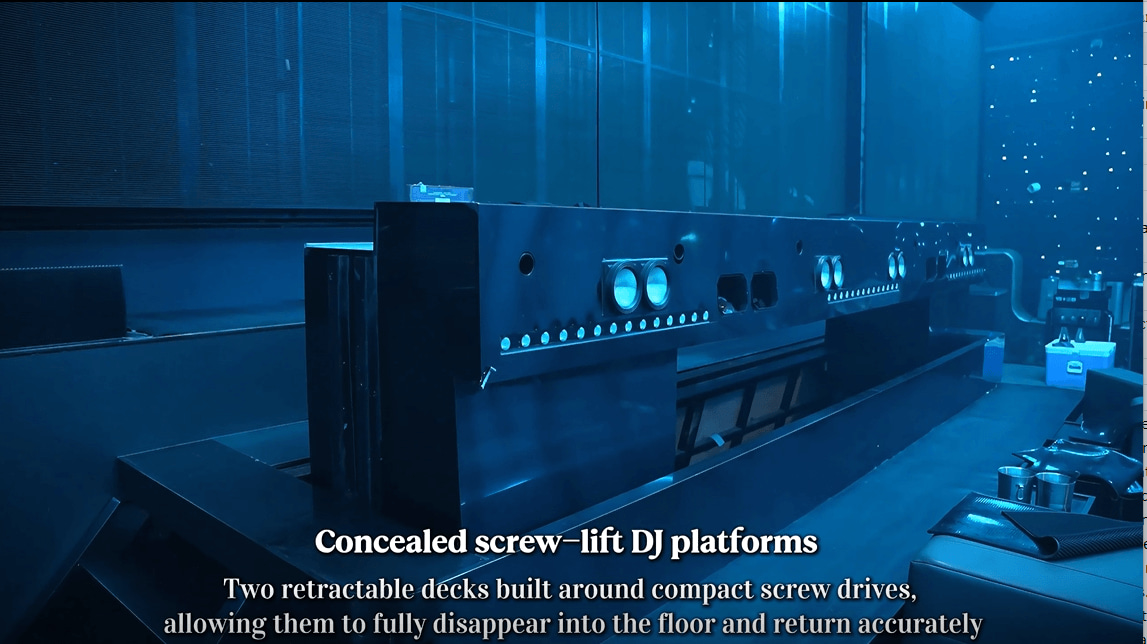

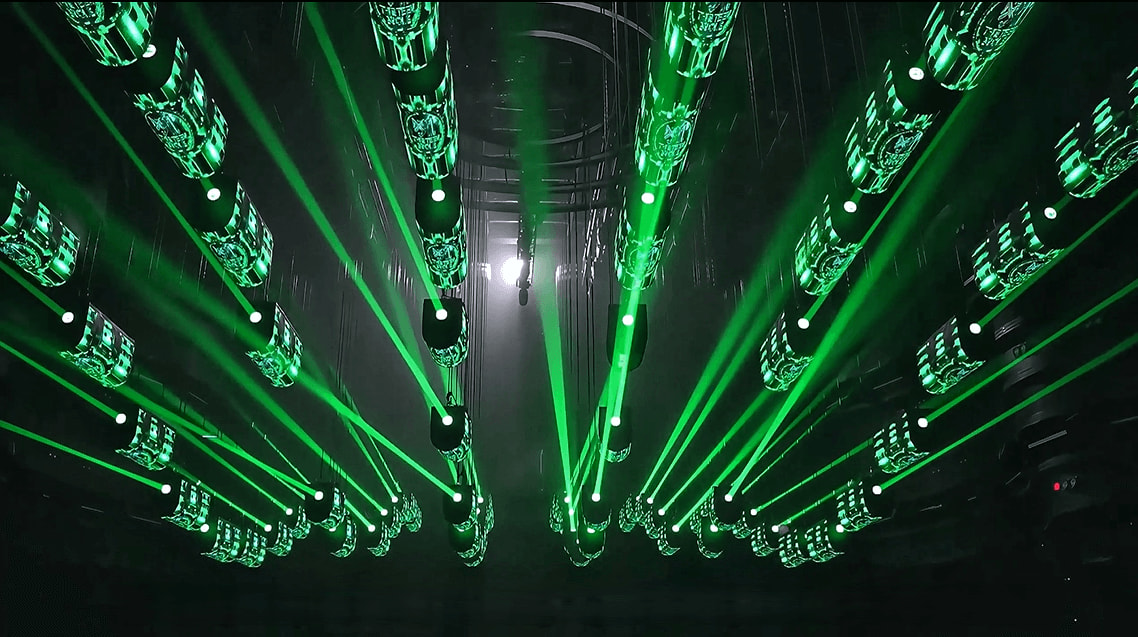

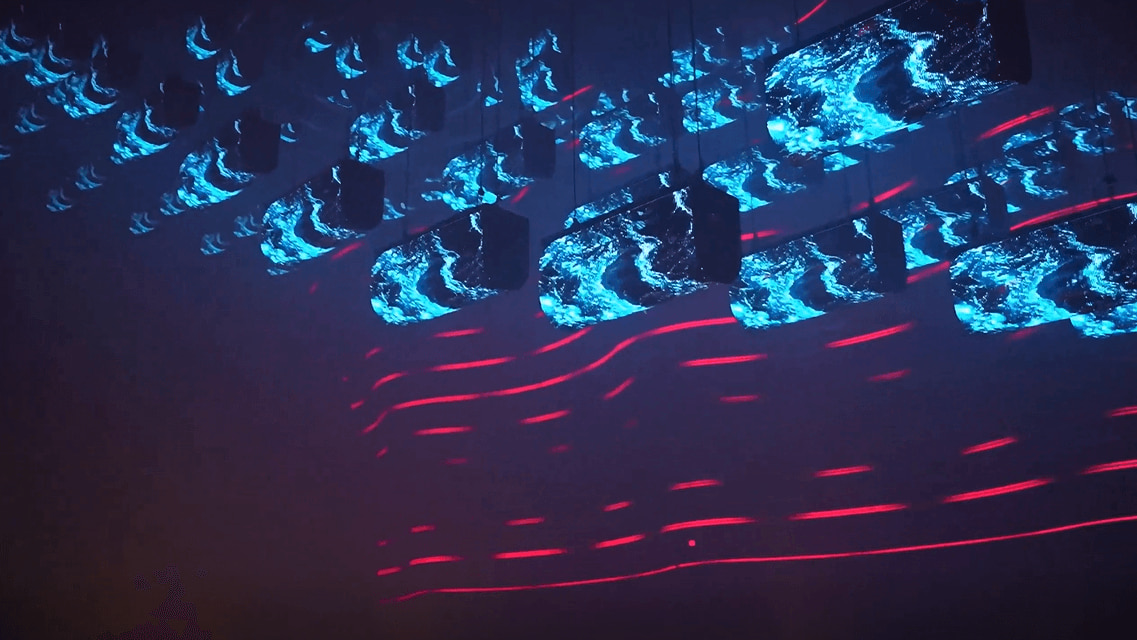

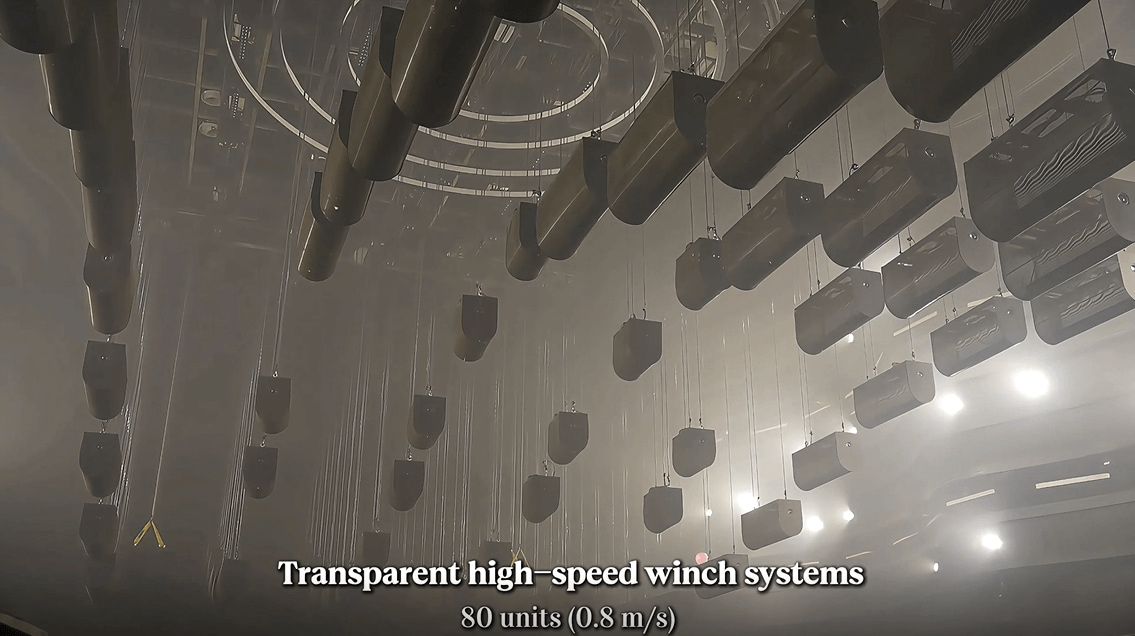

둘 숨겨진 스크류 리프트 DJ 플랫폼 가이드 컬럼, 자체 잠금식 후퇴, 저소음 작동 및 기계식 안전 잠금 장치가 있는 소형 리드/볼 스크류 구동 장치를 사용하여 바닥면과 완전히 평평하게 후퇴합니다. 80개의 투명 리프트 장치(0.8m/s, 맞춤 제작 가능)가 그룹화되었습니다. 오프라인 프로그래밍됨 파도/잔물결 시각적 시퀀스를 생성한 다음 단일 장치에서 실시간으로 실행합니다. 자동화 콘솔.

모든 동작은 3D 시뮬레이션 환경에서 사전 검증되었으며, 콘솔을 통해 제어되어 음악과 매끄럽게 동기화된 화면을 구현했습니다.

무대가 어떻게 움직이고, 올라가고, 공연했는지 보세요.
