무대 장치 제어 시스템 - 블랙 워리어 시스템

YZ DITEC에서 개발한 Black Warrior System은 절대 인코더가 있는 서보 모터로 구동되는 다양한 스테이지 요소를 제어하는 ​​포괄적인 스테이지 기계 솔루션을 제공합니다.

블랙 워리어 시스템은 서보 모터 기계를 위한 새로운 CNC 솔루션으로, 서보 모터의 정밀하고 프로그래밍 가능한 모션 기능을 활용하여 하나의 시스템에서 다양한 스테이지 요소를 자동화하고 제어합니다.

디지털 CNC 제어 시스템인 블랙워리어 시스템은 제어, 조기 경보, 안전 등의 기능을 통합합니다. 복잡한 기하학적 동작 중에도 밀리미터 수준의 정밀도로 원활한 작동을 보장합니다.

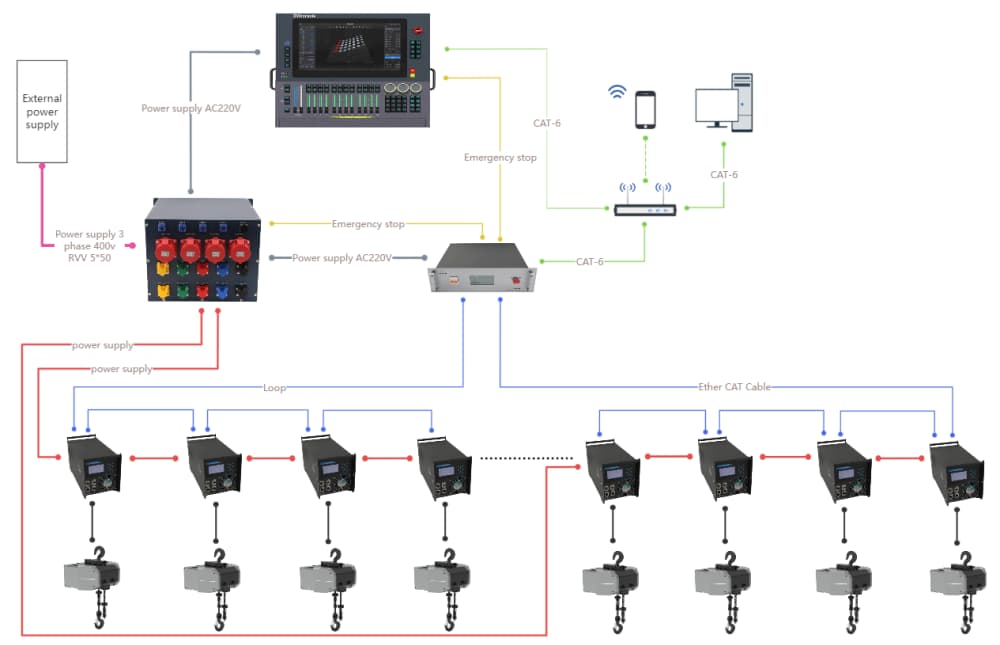

블랙 워리어 시스템은 일반적으로 무대 쇼나 이벤트 중 무대 요소의 원활한 작동 및 제어를 보장하기 위해 여러 통합 구성 요소로 구성됩니다. 이러한 구성 요소에는 제어 시스템과 구동 장치가 포함됩니다. 제어 시스템에는 판도 소프트웨어, BW-콘솔, BW-MC, BW-DC가 포함되며, 구동 장치에는 절대 인코더가 장착된 서보 모터로 구동되는 무대 메커니즘이 포함됩니다.

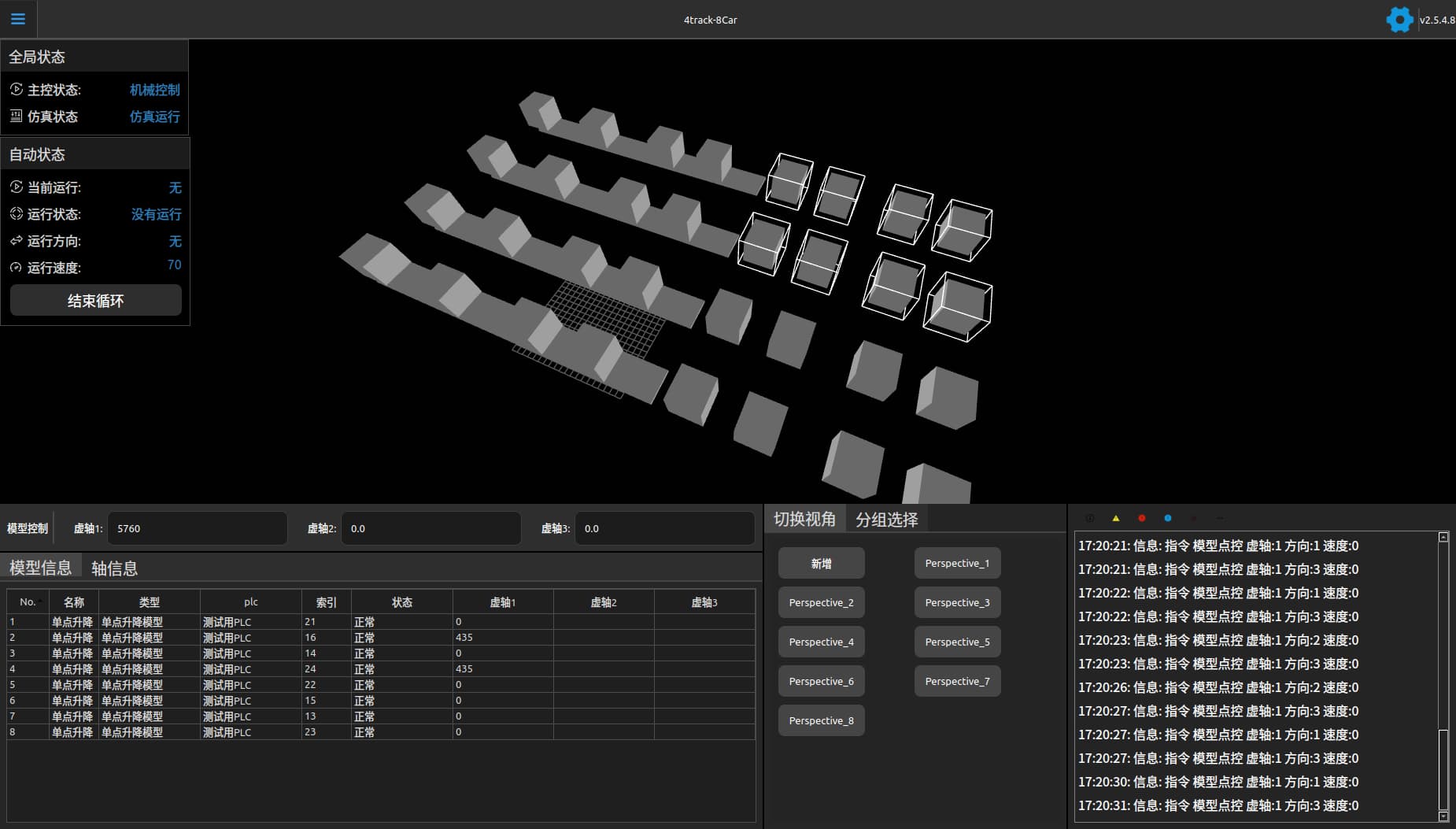

판도 소프트웨어: 3D 시뮬레이션 제어 소프트웨어로, 무대 쇼 프로그래밍을 위한 오프라인 시뮬레이션 및 3D 미리보기 기능을 제공합니다. 이 소프트웨어를 통해 운영자는 가상 환경에서 무대 동작을 시각화하고 계획할 수 있으며, 실제 무대 설정과 같은 현실적인 시뮬레이션을 제공하여 잠재적인 문제를 파악하고 공연 순서를 최적화하는 데 도움을 줍니다. 눈에 보이는 그대로를 경험하세요.

BW-콘솔: 중앙 운영 플랫폼 역할을 하는 지능형 무대 제어 콘솔입니다. BW-콘솔은 운영자가 무대 움직임과 효과를 프로그래밍, 관리 및 실행할 수 있는 제어 인터페이스입니다. 시스템의 명령 센터 역할을 하며, Linux 운영 체제와의 정밀한 조정 및 연동을 지원합니다. 내장된 Pando 소프트웨어와 터치스크린은 프로그래밍을 더욱 직관적이고 사용자 친화적으로 만들어 프로세스를 크게 간소화합니다.

BW-MC: 메인 제어 컨트롤러는 블랙 워리어 시스템의 중앙 제어 장치입니다. BW-MC는 무대 콘솔과 드라이버 유닛 사이의 중개자 역할을 합니다. 내장된 안전 제어 모듈이 콘솔 및 보조 제어 유닛과 연동하여 3중 안전 시스템을 제공합니다. BW-MC는 최대 128개의 루프 네트워크 그룹을 지원하여 이중화 연결과 안정적인 전송을 제공합니다.

BW-DC: 드라이브 컨트롤러, 메인 컨트롤러의 실행 유닛. BW-DC는 안전하고 안정적이며, 원활하고 동기화된 드라이브 시스템을 보장합니다. 실시간 모니터링 시스템 및 정밀 제어 알고리즘과 같은 기술을 통합하여 무대 메커니즘의 성능과 신뢰성을 향상시킵니다. 소프트웨어 및 메인 컨트롤러와 함께 3중 안전 보장을 제공합니다.

블랙 워리어 시스템의 실행 장치는 절대 인코더가 장착된 서보 모터로 구동되는 무대 메커니즘입니다. 이는 모터, 윈치, 호이스트 및 기타 기계와 같이 명령을 실행하는 물리적 메커니즘으로, 절대 인코더가 장착된 서보 모터로 구동됩니다. 이들은 무대의 리프팅, 스윙, 슬라이딩, 회전과 같은 동작을 담당합니다.

또한, 블랙 워리어 시스템의 모든 구성 요소는 무대 메커니즘이 원활하게 작동하여 안전과 정확성을 유지하면서도 역동적이고 창의적인 공연이 가능하도록 보장합니다.
