전기 체인 호이스트와 윈치: 무대 프로젝트에 더 적합한 것은 무엇일까요?

추상적인: 선택 조언과 유지 관리 지점을 포함하여 원리, 구조, 성능 및 단계적 적용을 비교합니다.

무대 리깅에서 전기 체인 호이스트와 윈치는 각각 설계, 성능 및 적용 측면에서 고유한 특성을 가지고 있습니다. 이 글에서는 정의, 기술 사양, 사용 사례, 업계 표준, 선택 지침, 유지 관리 및 일반적인 함정을 단계별로 비교하여 투어, 연극, TV, 콘서트 및 고정 설치 장비에 대한 더욱 안전하고 빠른 결정을 내릴 수 있도록 도와드립니다.

청중:

1. 비기술적 의사결정권자(이벤트 주최자, 장소 관리자, 프로모터) - 빠르고 실행 가능한 지침과 각 장치의 기능에 대한 명확한 이해, 그리고 어떤 장비가 어떤 시나리오에 적합한지에 대한 이해가 필요합니다.
2. 기술 독자(무대 장치 엔지니어, 무대 장치 계약자, 임대 기술자) - 설계, 조달, 검사에 유용한 세부적인 기술 사항과 표준 참조 자료입니다.

1. 핵심 결론: 한 줄의 필수 요소

1. 전기 체인 호이스트: 정밀한 위치 지정을 통해 단거리 이동, 고주파 수직 리프트에 탁월합니다.
2. 윈치: 높은 견인력이 필요한 장거리 이동이나 수평 견인 작업에 탁월합니다.
3. 메모: 이 문서에서 "전기 체인 호이스트"는 드럼/와이어 로프 호이스트가 아닌 링 체인(로드 체인) 엔터테인먼트 호이스트를 구체적으로 지칭합니다. 이러한 구분은 국제 표준에 부합합니다. "EN 14492-2:2019 — 크레인: 동력 구동 윈치 및 호이스트, 2부 — 동력 구동 호이스트"는 호이스트에 중점을 두고 있으며, "ASME B30.7 — 윈치"는 드럼형 윈치를 다룹니다.

2. 정의 및 간단한 비교(비전문가용)

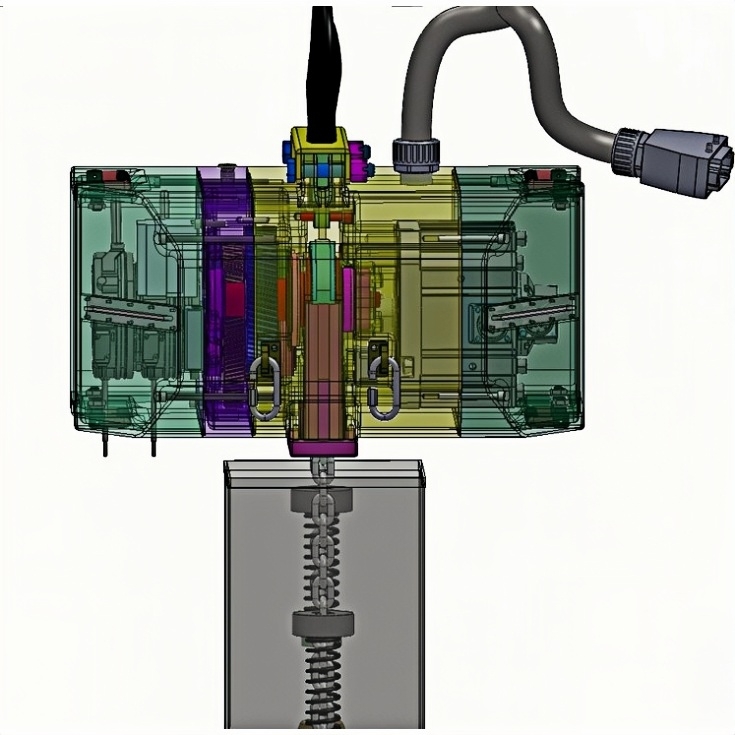

2 1. 전기 체인 호이스트란 무엇입니까?

1. 정의: 체인 휠과 기어박스 위로 움직이는 하중 체인을 사용하는 수직으로 매달린 리프팅 장치로 모터(링 체인 호이스트)로 구동됩니다.
2. 목적: 정밀한 수직 리프팅, 빈번한 정지 및 시작, 정확한 위치 지정(예: 조명 트러스, LED 스크린 또는 풍경 요소 리프팅)을 위해 설계되었습니다.
3. 안전 기준: "ASME B30.16 - 오버헤드 언더헝 및 고정형 호이스트" 및 "EN 14492-2:2019"에 따라 전기 호이스트에는 통제되지 않는 하중 낙하를 방지하기 위해 이중 브레이크, 리미트 스위치 및 적절한 안전 요소가 포함되어야 합니다.
4. 제품 예시: YZDITEC의 C1 서보 호이스트는 엔터테인먼트 산업의 안전 및 성능 요구 사항을 충족합니다. BGV-C1 인증을 받았고, CE 마크가 부착되었으며, EN 17206을 준수합니다. 또한 절대 인코더 서보 모터와 SIL 등급 제어 아키텍처를 사용하여 정밀하고 안정적인 작동을 제공합니다.

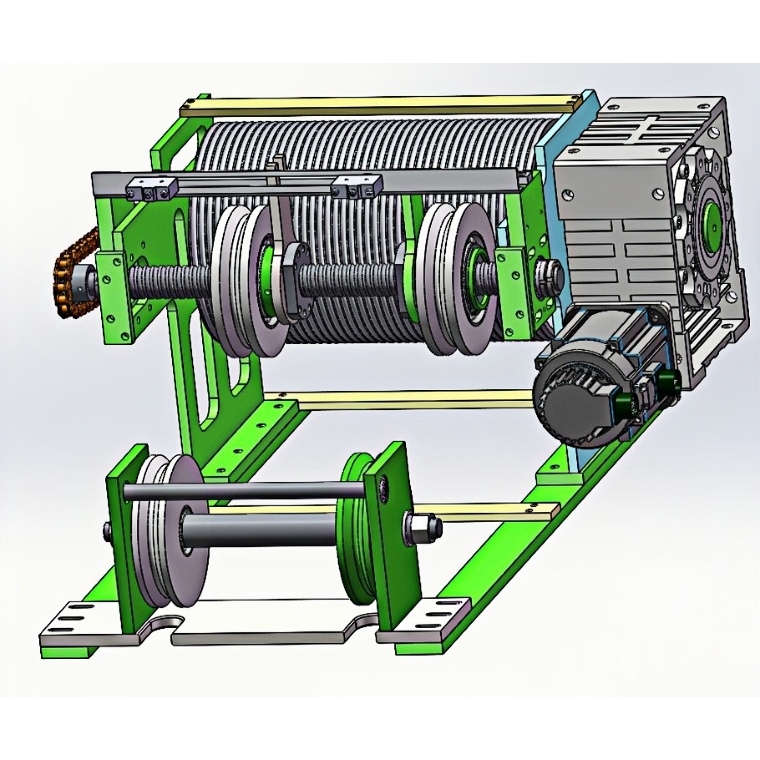

2 2. 윈치란 무엇인가요?

1. 정의: 강철 케이블이나 로프가 감겨 있는 회전 드럼을 중심으로 하는 견인 장치입니다. 윈치는 일반적으로 바닥이나 플랫폼에 고정된 베이스 마운트(base mount) 방식으로 설치되며, 가이드 풀리를 사용하여 케이블의 방향을 조정하는 경우가 많습니다.
2. 목적: 장거리 이동이나 수평 이동에 적합합니다. 일반적인 용도로는 무대 위에서 대형 무대 장치, 트러스, 다리 또는 무거운 스크린을 옮기는 것이 있습니다.
3. 안전 기준: ASME B30.7 - 윈치는 안전한 윈치 작동을 위한 드럼 설계, 로프 레이아웃, 제동 시스템 및 하중 테스트 요구 사항을 정의합니다.
4. 제품 예시: YZDITEC의 고속 윈치 모델은 이중 전자기 브레이크, 통합 로드 셀, 절대 인코더가 있는 서보 드라이브, 꼬임 방지 로프 장치를 통합하여 실시간 하중 모니터링과 와이어 로프에 대한 12:1 안전 계수를 제공합니다.


4. 기술적 비교: 기계적 관점과 제어적 관점

4. 1. 리프팅 매체: 체인 vs 드럼 & 케이블

1. 호이스트(링-체인): 체인 휠과 기어박스 위로 움직이는 강철 하중 체인을 사용합니다.
2. 윈치(드럼): 드럼에 감긴 케이블을 사용합니다. 긴 작업도 가능하지만 드럼을 겹쳐 놓으면 유효 직경이 변하고 라인 속도와 장력이 바뀌어 보상이 필요합니다.
3. 제어 참고사항: 제어 시스템은 고정밀 윈치 응용 분야에서 드럼 레이어 효과를 줄이기 위해 종종 인코더 피드백, 장력 센서 또는 일정 직경 드럼 설계를 사용합니다.
4. 무대 관련성: 짧고 정밀한 리프팅(예: 조명 트러스 조정 또는 작은 소품 떨어뜨리기)은 링 체인 호이스트를 사용하는 것이 가장 좋습니다. 장거리 이동(예: 대형 LED 스크린 밀기 또는 무대 브리지 이동)은 윈치 또는 드럼형 와이어 로프 호이스트를 사용하는 것이 가장 좋으며, 드럼 랩 효과를 보정하기 위해 위치 피드백(인코더)이 장착된 경우가 많습니다.

4.2. 동력 전달 및 제동 시스템

1. 감아 올리기: 일반적으로 기어 감속 드라이브를 사용하며, 이중 브레이크(주 브레이크 및 비상 브레이크)와 상한/하한 리미트 스위치가 장착되어 고장 안전 요건(EN 14492-2 / ASME B30.16)을 충족합니다. 고급 서보 링 체인 호이스트는 절대 엔코더, 정전 후 위치 메모리, 그리고 폐루프 서보 제어 기능을 추가하여 밀리미터 단위의 반복 정밀도와 빠른 응답 속도를 제공합니다. 이러한 기능은 특히 동기화된 무대 모션 및 공연자 비행 시스템에 매우 유용합니다.
2. 윈치: 드럼 제동 및 지속적인 작동을 위해 설계되었습니다. 드럼에는 일반적으로 장시간 견인 시 열 부하를 견딜 수 있도록 크기가 조정된 개별 브레이크가 있습니다. ASME B30.7은 적절한 브레이크 및 로프 관리 설계를 요구합니다.
3. 무대 관련성: 호이스트는 정확한 신호에 따른 잦은 정지에 적합하고, 윈치는 드럼 효과를 관리한다면 지속적인 당김과 장거리 주행에 적합합니다.
4. 예 — YZDITEC 전기 무대 호이스트：±1mm의 위치 정확도, 매우 부드러운 동작(0.01~0.5m/s), 이중 전자기 브레이크, 통합 로드 셀, 4점 리미트 스위치, IP65 보호 등급, 조용한 작동(~68dB)을 제공합니다. 공연자 비행과 정밀한 무대 자동화에 적합한 구성입니다.
5. 예 — YZDITEC 헤비듀티 윈치： 듀얼 전자기 브레이크, 실시간 하중 모니터링, 흔들림 방지 모션 알고리즘, 중복 비상 정지 회로를 갖춘 서보 구동 드럼을 사용하여 ± 1mm ​​위치 지정으로 최대 1000kg의 중량물을 원활하게 처리할 수 있습니다.

이러한 구성은 현대 서보 기술과 듀얼 브레이크 설계가 라이브 이벤트 무대에서 더 큰 유지력, 안전 규정 준수 및 운영자 확신을 제공하는 방식을 보여줍니다.

4. 3. 설치 및 위치 지정

1. 감아 올리기: 트러스에 걸거나 전동 트롤리에 장착하여 운반할 수 있습니다. 컴팩트한 크기와 표준화된 걸이 지점 덕분에 투어에 이상적입니다.
2. 윈치: 바닥이나 고정된 구조물에 고정되며 풀리를 통해 방향이 변경됩니다.
3. 무대 관련성: 투어링이나 임시 무대에서는 체인 호이스트(가볍고 빠른 리깅)를 선호합니다. 대형 고정 극장이나 대규모 무대 연출에서는 윈치(무대 바닥이나 하우스 그리드에 설치하여 긴 구간에 걸쳐 짐을 끌어당기는 장비)를 사용하는 경우가 많습니다.
4. 통합 참고사항: 다축 경관 자동화의 경우, EtherCAT 기반 제어 환경에 통합된 서보 호이스트를 통해 여러 축에 걸쳐 동기화된 클러스터 이동이 가능합니다.

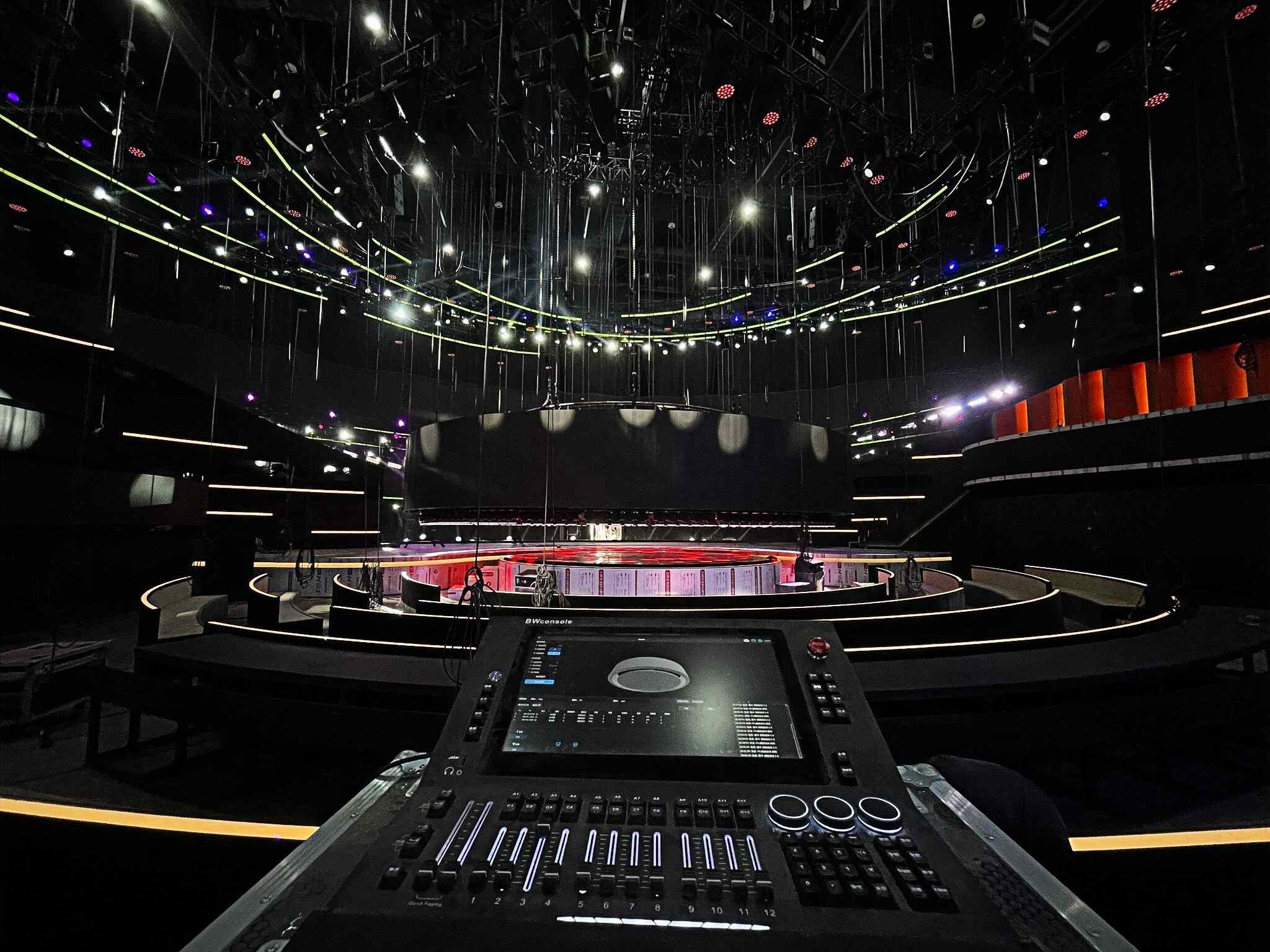

5. YZ DITEC의 실제 사례—의 장점 전기 리프팅 호이스트

YZDITEC의 서보 구동 전기 체인 호이스트는 EtherCAT 기반과 함께 사용할 경우 Show Control 자동화 콘솔최대 128축까지 확장 가능한 초정밀 동기화 다축 모션을 제공합니다. ±1mm 위치 정확도, 조정 가능한 속도(0.01~0.5m/s), 전력 손실 메모리 기능이 있는 절대 인코더, 그리고 실시간 로드셀 피드백 덕분에 여러 대의 호이스트가 무대 전체에 걸쳐 LED 벽, 무대 다리, 그리고 공연자 비행 장비를 완벽하게 동기화하여 들어 올리고, 기울이고, 회전시키거나 추적할 수 있습니다.

시스템의 플러그 앤 플레이 EtherCAT 통합과 Pando 3D 시뮬레이션을 통해 가상 사전 프로그래밍과 거의 즉각적인 설정이 가능해져 현장 설치 시간을 최대 50%까지 단축할 수 있으며, 쇼에 중요한 동작에 대한 BGV-C1, EN 17206 및 SIL3 규격의 안전성을 유지할 수 있습니다.

4. 4. 주행거리 및 속도 특성

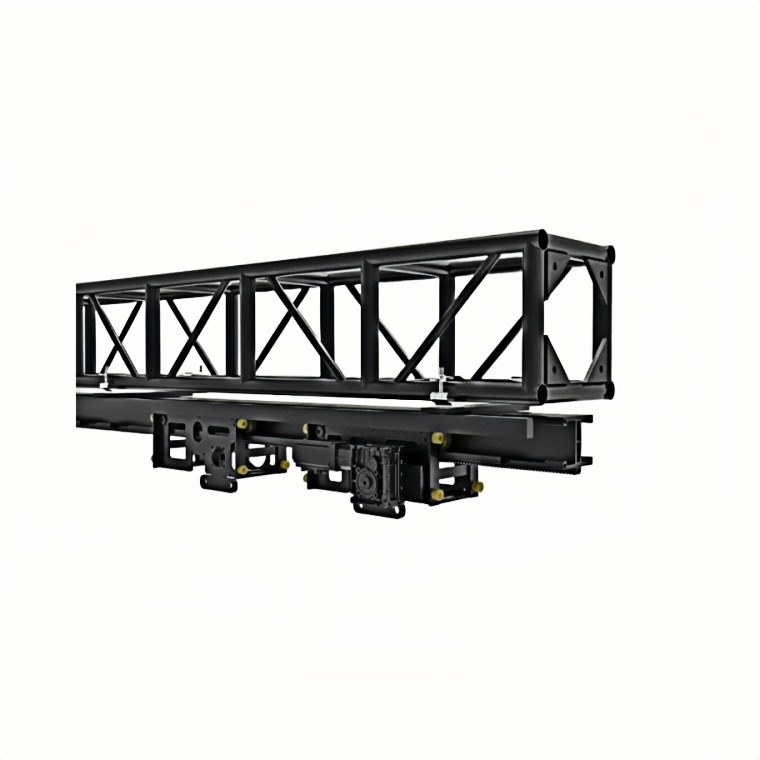

1. 감아 올리기: 짧은 리프트(실제 체인 길이가 미터에서 수십 미터에 이르는 범위)와 높은 위치 정확도에 가장 적합합니다. 속도는 VFD 또는 서보 드라이브를 통해 조절 가능합니다. 링 체인 호이스트의 장거리 이동은 일반적으로 드럼 리빙 대신 트롤리/트랙 시스템을 사용하여 달성됩니다.
2. 윈치: 케이블 길이와 드럼 용량에 따라 제한되는 매우 긴 이동 거리를 제공할 수 있습니다. 보상하지 않으면 드럼 레이어링에 따라 라인 속도와 장력이 변경됩니다.
3. 무대 관련성: 밀리미터 수준의 정확도를 위해서는 서보 구동 호이스트가 적합하고, 장거리 이동 작업에는 인코더/장력 관리 기능이 있는 윈치가 적합합니다.

4. 5. 용량 및 안전 계수

1. 감아 올리기: 무게는 수백 킬로그램에서 수십 톤까지 다양합니다. 엔터테인먼트 링 체인 호이스트는 일반적인 무대용으로 일반적으로 250~2,000kg의 무게를 감당합니다. "EN 14492-2"와 "ASME B30.16"은 인원 정격 호이스트에 이중 제동 및 제한 장치를 요구합니다. 또한 "EN 818-7"(G80 호이스트 체인) 및 "BGV-C1"과 "EN 17206"과 같은 무대 정격 표준에 따라 사람 위로 하중을 들어 올리는 무대 호이스트는 최소 안전 계수 8:1, 최대 10:1의 미세 공차 합금강 체인을 사용해야 합니다.
2. 윈치: 또한 수백 킬로그램에서 수 톤 용량까지 포함합니다. ASME B30.7은 비상 제동 및 로프 관리 제어를 요구합니다.
3. 무대 관련성: 인력을 들어올리는 작업에는 반드시 용도에 맞게 인증된 장비만 사용해야 하며, 자재 운반용 호이스트와 인증되지 않은 윈치는 인력을 태우는 작업에 사용해서는 안 됩니다.
4. 인증 참고사항: BGV-C1, EN 17206 인증을 받았고 CE 마크가 있는 장치는 인증 범위에 따라 사용할 경우 사람 위에서 작동하기에 적합한 설계, 테스트 및 문서화를 나타냅니다(즉, 공연자/관객 위로 넘어갈 수 있음).
5. 예: YZDITEC 체인 호이스트는 안전 계수 12의 일본산 FEC G80 고강도 합금강 체인, 이중 브레이크 설계, 과부하 제한 클러치, IP65 방진/방수 하우징을 사용하여 중요한 조건에서도 안전한 작동을 보장합니다.
6. 예: YZDITEC 윈치는 중복 제동, 과속 감지, 전자식 부하 모니터링 기능을 갖추고 있어 고강도 경치 작업이나 무대 리프트 작업에 높은 안전 여유를 제공합니다.

5. 표준 및 규정(준수 필수)

5.1 전기 호이스트 / 리프팅 호이스트 :

1. “EN 14492-2:2019 — 크레인: 동력 윈치 및 호이스트 — 2부: 동력 호이스트” — 설계, 브레이크 및 리미터 요구 사항, 안전 계수, 검사/테스트.
2. “ASME B30.16 - 오버헤드 언더헝 및 고정식 호이스트” - 설치, 유지관리, 표시, 안전 운영.
3. 엔터테인먼트/사람 위 시나리오의 경우, "EN 17206" 및 독일 엔터테인먼트 지침(과거에는 "BGV-C1"이었으나 현재는 "DGUV 권장 사항"으로 통합됨)은 무대 사용에 특화된 추가 테스트 및 운영 요구 사항을 제공합니다. 공연자/관객 위에서의 운영을 승인하려면 일반적으로 CE 적합성과 이러한 참조 사항이 필요합니다.

5.2 윈치:

1. “ASME B30.7 — 윈치” — 드럼, 로프 배열, 제동, 테스트 및 검사.
2. 윈치에는 "EU 기계 지침 및 CE 적합성"이 적용됩니다. 사람 위에서 작동하는 경우 국가별 무대 장치 규칙과 장소 인증 요구 사항을 확인하세요.

5.3 신청 안내:

1. 을 위한 EU/CE 시장: "EN 14492-2"(호이스트), "EN 17206"(무대 장비) 및 CE 선언을 확인하세요. 사람이 사용하는 애플리케이션의 경우 명시적인 엔터테인먼트 사용 인증을 받은 장치를 선호합니다.
2. 을 위한 아메리카: 호이스트의 경우 ASME B30.16을 따르고, 윈치의 경우 ASME B30.7을 따릅니다.

위험 평가에 제어 계층에 대한 높은 기능적 안전성이 요구되는 경우 중복성 및 진단 범위에 대해 "SIL3" 또는 이와 동등한 안전 무결성 수준을 지정하세요.

6. 스테이지 시나리오 및 권장 사항

1. 투어링/임시 스테이지: 소형, 동기화, 저소음, 저속 정밀성 및 빠른 리깅을 위해 링 체인 서보 호이스트를 사용하세요. 예를 들어, 인증된 C1 서보 호이스트(500kg)는 이중 전자기 브레이크, 통합 로드셀, 4점 리미트 스위치, IP65 보호 등급, 정전 후 위치 메모리 기능을 갖춘 앱솔루트 엔코더, 그리고 ±1mm 위치 제어 기능을 제공합니다. 이는 공연자 플라잉, 동기화된 LED 벽 리프트, 자동 무대 전환 등에 적합합니다.
2. 대규모 경치 이동 (장거리 이동): 장거리 및 고하중 작업에는 인코더 피드백 및 장력 관리 기능이 있는 윈치 또는 드럼형 와이어 로프 호이스트를 사용하십시오. 고성능 윈치 제품군은 서보 제어, 이중 브레이크, 통합 하중 모니터링 및 엉킴 방지 시스템을 제공하여 안정적인 장거리 이동 작업을 보장합니다.
3. 인력 운반 / 특수 효과: 문서화된 규정을 준수하는 인증된 인력 탑승 시스템만 사용하십시오. 절대로 자재용 호이스트나 비인력용 윈치를 대체하지 마십시오.

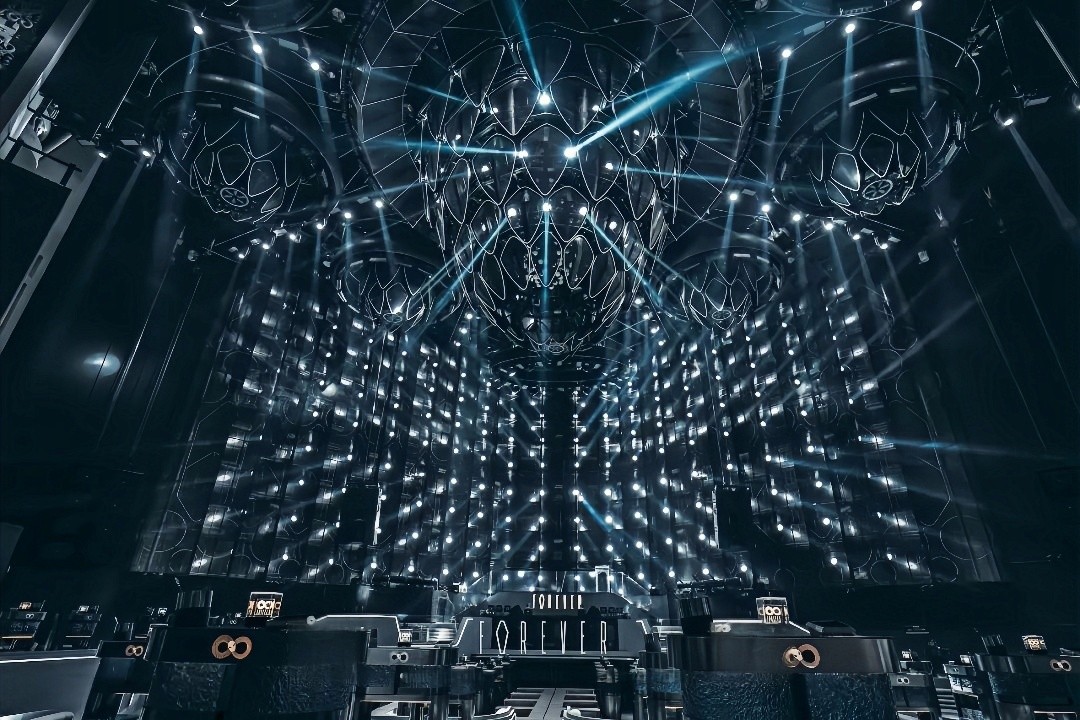

Forever Club: 서보 호이스트 및 3D 시뮬레이션을 갖춘 YZDITEC의 통합 무대 솔루션

7. 5단계 선발 과정

1. 조건을 평가하세요: 운동 방향(수직, 수평, 콤보), 최대 하중, 이동 거리, 듀티 사이클(사용 빈도).
2. 초기 장비 선택: 단거리 이동 및 고주파 및 고정밀 → 링 체인 호이스트(저속 정밀도가 중요한 경우 서보); 장거리 이동/중량 및 수평 당김 → 윈치 또는 드럼형 와이어 로프 호이스트.
3. 표준 확인: EU → EN 14492-2 및 EN 17206 / CE; 미국/국제 프로젝트 → ASME B30.16(호이스트) / ASME B30.7(윈치).
4. 설계 중복성 및 안전성: 듀얼 브레이크, 리미트 스위치, 하중 모니터링; 사람이 지나가는 용도로는 엔터테인먼트 인증(BGV-C1/EN 17206)이 필요하고 제어 시스템에는 SIL3 동등 수준의 안전성이 고려됩니다.
5. 수용 테스트: 무부하 및 전부하 시험을 실시하고, 리미터/브레이크를 검증하고, 조달 문서에 시험 보고서와 검사 일정을 기록합니다.

8. 유지 관리 팁 및 일반적인 문제

1. 전기 호이스트: 로드 체인의 마모/신장 여부를 검사하고, 기어박스 윤활 및 백래시를 확인하고, 후크와 부착물을 점검하고, 리미트 스위치와 비상 정지 장치를 테스트하십시오. 드럼/와이어 로프 점검보다는 링 체인 호이스트에 대한 기어박스 및 체인 점검을 중점적으로 수행하십시오.
2. 윈치: 와이어 로프의 끊어진 와이어, 꼬임, 부식 여부를 검사합니다. 드럼에 고르게 감겨 있는지 확인합니다. 장시간 당길 때 브레이크 온도를 모니터링합니다.
3. 검사 일정 (추천사항):

1. 매일: 시각적 점검, 윤활, 리미트 스위치 기능.
2. 주간: 기능적 브레이크 및 리미터 테스트, 체인/케이블 장력 점검.
3. 월간/연간: 브레이크/기어를 분해하여 검사합니다. 중요 부품에 대한 비파괴 검사를 수행합니다. 정격 하중 테스트를 실시합니다.
4. 장비를 담당하는 엔터테인먼트 인력의 경우, 매년 제3자 검사/인증을 요구하고 장소/보험사 감사를 위해 테스트 기록을 보관해야 합니다.
5. 메모: YZDITEC의 스마트 서보 전기 체인 호이스트 매뉴얼에는 상세한 유지 관리 지침이 포함되어 있습니다. 또한, 호이스트의 구조, 작동 원리 및 주요 구성을 더 잘 이해할 수 있도록 명확한 구조 다이어그램이 수록되어 있습니다. 여기에서 매뉴얼을 다운로드하세요 단계별 절차와 시각적 참조를 제공합니다.


9. 일반적인 오해(FAQ)

1. "윈치가 항상 호이스트보다 저렴한가요?" 아니요, 꼭 그런 것은 아닙니다. 대용량 다중 드럼 윈치나 맞춤형 장거리 시스템은 고급 엔터테인먼트 호이스트보다 비쌀 수 있습니다.
2. "호이스트가 장거리 이동이 가능한가요?" - 예, 트롤리/트랙 시스템을 추가하면 장거리 이동이 가능하지만 복잡성과 비용이 크게 증가합니다. 링 체인 호이스트는 드럼 리빙을 사용하지 않습니다. 장거리 이동은 기계적으로 이루어집니다.
3. "호이스트를 윈치로 대체할 수 있나요? 아니면 그 반대로도 가능한가요?" — 일반적으로 각 호이스트는 각기 다른 기준에 따라 용도에 맞게 제작됩니다. 자재용 호이스트나 인증되지 않은 윈치는 인력용 리프트에 절대 사용하지 마십시오.

10. 결론 및 실행 가능한 권장 사항

3단계 결정 방법:

1. 방향: 수직 리프팅 → 링 체인 호이스트를 선호합니다. 수평/긴 당김 → 윈치를 선호해요.
2. 이동 거리: 짧은 이동 → 호이스트; 긴 이동 거리 → 윈치.
3. 정밀도 및 의무: 고정밀/고주기 → 서보 호이스트; 연속적인 무거운 당김 → 윈치.

제조업체 문서(CE 선언, EN 14492-2/EN 17206 시험 보고서, 해당되는 경우 BGV-C1(DGUV) 증거, ASME 인증서 및 모든 SIL3 기능 안전 진술)를 요구하고 조달 계약서에 해당 표준 및 수락 시험을 포함합니다.

이벤트 제작 관리자, 무대 엔지니어, 그리고 행사장 소유주에게 전기 체인 호이스트와 윈치의 차이점을 명확히 이해하고, 표준 준수, 리프팅 매체, 모션 프로파일, 그리고 유지보수 지원에 대한 신중한 평가를 통해 창작의 자유와 완벽한 안전성을 확보할 수 있습니다. 적합한 인증 장비를 선택하고 엄격한 유지보수를 준수하면 무대 프로젝트가 원활하고 안정적으로 운영될 수
